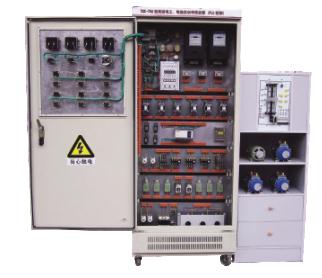

            TYK-780C型(柜式) 高級電工、電拖實訓考核裝置

              一、高級電工、電拖實訓設備考核裝置(柜式產品特點:       TYK-780C型(柜式) 高級電工、電拖實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求,根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜,利用柜體的雙面空間,布置電器及配套實驗器材,能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目,該電工、電拖實訓考核裝置堅持理論聯系實際的原則,突出技能訓練,注重針對性、實用性、科學性,經全國多家職業技能訓練中心、職校、技校使用證明,該柜體設計合理、實操方便,占地面積少。為延長電器的使用壽命,各電器的接點都與接線端子相連,再讓學生在接線端子上接線,連接電機、電器來完成各項控制實驗室設備,有效降低材料消耗,延長使用壽命。該套設備適用于各勞動職業技能鑒定部門,同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核...
            分享

            相關產品



            LGK-760C型(柜式) 高級電工、電拖實訓考核裝置

            一、高級電工、電拖實訓設備考核裝置(柜式產品特點:
                  TYK-780C型(柜式) 高級電工、電拖實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求,根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜,利用柜體的雙面空間,布置電器及配套實驗器材,能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目,該電工、電拖實訓考核裝置堅持理論聯系實際的原則,突出技能訓練,注重針對性、實用性、科學性,經全國多家職業技能訓練中心、職校、技校使用證明,該柜體設計合理、實操方便,占地面積少。為延長電器的使用壽命,各電器的接點都與接線端子相連,再讓學生在接線端子上接線,連接電機、電器來完成各項控制實驗室設備,有效降低材料消耗,延長使用壽命。該套設備適用于各勞動職業技能鑒定部門,同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。
            二、結構及電器配置:
                TYK-780C型(柜式) 高級電工、電拖實訓考核裝置按標準電氣控制柜設計制造規格,充分利用雙面位置,柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等,以及電氣控制所需要的多種低壓電器,如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等,為了延長電器使用壽命,各電器的接點都與接線端子相連,再由接線端子與被控制電氣連接。
            三、高級電工、電拖實訓考核裝置(柜式主要技術參數:
            1、輸入電源:電壓AC380V±5%,電流5A。
            2、外形尺寸:700cm×500cm×1700cm
            3、設備重量:230Kg
            四、實驗操作項目:



            1、觸摸開關控制白熾燈電路;
            2、白熾燈控制電路;
            3、人體感應開關控制樓梯白熾燈電路;
            4、聲控開關控制樓梯白熾燈電路;
            5、日光燈控制電路;
            6、單相電度表直接安裝電路;
            7、單相電度表間接安裝電路;
            8、單相電動機控制電路;
            9、并勵直流電動機調磁調速電路;
            10、并勵直流電動機電樞回路串電阻調速電路;
            11、并勵直流電動機電樞回路串電阻二級起動
            控制電路;
            12、并勵直流電動機電樞反接法正反轉控制電路;
            13、電流互感器與電流表配用接線電路
            14、電壓表、電流表安裝電路;
            15、三相四線有功電度表直接安裝電路;
            16、三相四線有功電度表間接安裝電路;
            17、三相四線無功電度表直接安裝電路;
            18、三相四線無功電度表間接安裝電路;
            19、一臺電流互感器用于單相回路的接線電路;
            20、兩臺電流互感器接成不完全星形接線電路;
            21、三臺電流互感器接成星形接線電路;
            22、兩臺電流互感器差接接線電路;
            23、三臺電流互感器接成三角形接線電路;
            24、萬能轉換開關和電壓表測量三相電壓接線電路;
            25、異步電動機點動控制電路;
            26、異步電動機自鎖控制電路;
            27、具有過載保護自鎖控制電路;
            28、異步電動機單向點動、起動控制電路;
            29、異步電動機兩地控制電路;
            30、異步電動機聯鎖正反轉控制電路;
            31、正反轉點動、起動控制電路;
            32、雙重聯鎖正反轉控制電路;
            33、自動往返控制電路;
            34、位置開關作自動停止正反轉起動控制電路;
            35、帶有點動的自動往返控制電路;
            36、異步電動機星、三角控制電路;
            37、接觸器控制星、三角控制電路;
            38、串電阻降壓起動控制電路;
            39、異步電動機反接制動控制電路;
            40、異步電動機能耗制動控制電路;
            41、雙速電動機的切換運行控制電路;
            42、手動順序起動控制電路;
            43、自動順序起動控制電路;
            44、C620-1型車床控制電路;
            45、電動葫蘆 電氣控制電路;
            46、Y3150型滾齒機控制電路;
            47、PLC控制電動機啟停
            48、PLC控制電動機Y/△啟動
            49、PLC控制電動機正反轉
            50、PLC控制電動機順序啟動51、PLC控制
            電動機往返運動
            52、PLC控制電動機Y/△轉換時間的調節
            53、四層電梯控制系統
            ……自由設計項目。
            注:本裝置配備2臺三相異步電動機(180W),一臺雙速三相異步電動機(180W),一臺直流電動機(180W),一臺四層電梯仿真模型。

            LG-780 型高級電工、電拖實訓設備考核裝置每臺配置清單(柜式)
            一.電工部分



            序號
            名稱
            數量
            單位
            備注
            1
            日光燈實訓組件
            1
            北京
            2
            彩色燈泡及燈座
            10
            北京
            3
            單線開關
            1
            北京
            4
            二線開關
            1
            北京
            5
            單相漏電開關
            1
            正泰
            6
            三相開關
            1
            長江
            7
            調光開關
            1
            飛雕
            8
            觸摸延時開關
            1
            飛雕
            9
            人體感應自動開關
            1
            飛雕
            10
            聲光控延時開關
            1
            飛雕
            11
            盒式開關
            1
            上海
            12
            插座
            2
            飛雕
            13
            螺旋式溶斷器
            2
            正泰
            14
            4uF電容
            1
            上海
            15
            單相電度表
            1
            上海
            16
            單相交流電機
            1
            鹿城
            二.電拖部分



            序號
            型號
            名稱
            數量
            單位
            備注
            1
            D247LE﹣32
            三相漏電開關
            1
            正泰
            2

            電流互感器
            3
            正泰
            3
            DT862﹣4
            三相四線有功電能表
            1
            正泰
            4
            DX862﹣4
            三相四線無功電能表
            1
            正泰
            5
            CJX2﹣0901
            交流接觸器
            6
            正泰
            6
            JZ7﹣44
            中間繼電器
            2
            正泰
            7
            JR36﹣20
            熱繼電器
            3
            正泰
            8

            螺旋式熔斷器
            4
            正泰
            9
            YBLX﹣19/21
            行程開關
            6
            正泰
            10
            ST3
            電子式時間繼電器
            2
            SUNWORLD
            11

            橋堆
            1
            上海
            12
            200KVA
            變壓器
            1
            德力西
            13

            可控硅
            1
            上海
            14
            1K/100W
            可調瓷盤
            3
            德力西
            15
            380(△)180W
            鼠籠式三相異步電機
            (帶離心開關)
            1
            鹿城
            16

            雙速異步電機
            1
            鹿城
            17
            50W/220V
            直流并勵電動機
            1
            鹿城
            18
            40點
            PLC三菱主機
            1
            日本
            19

            三菱主機工作電源等
            1

            三.控制面板部分



            序號
            型號
            名稱
            數量
            單位
            備注
            1
            6L2
            交流電壓表 450V
            1
            精華
            2
            6L2
            交流電流表 30A
            3
            精華
            3

            指示燈
            7
            正泰
            4

            控制按鈕
            8
            正泰
            5

            轉換開關
            1
            長江
