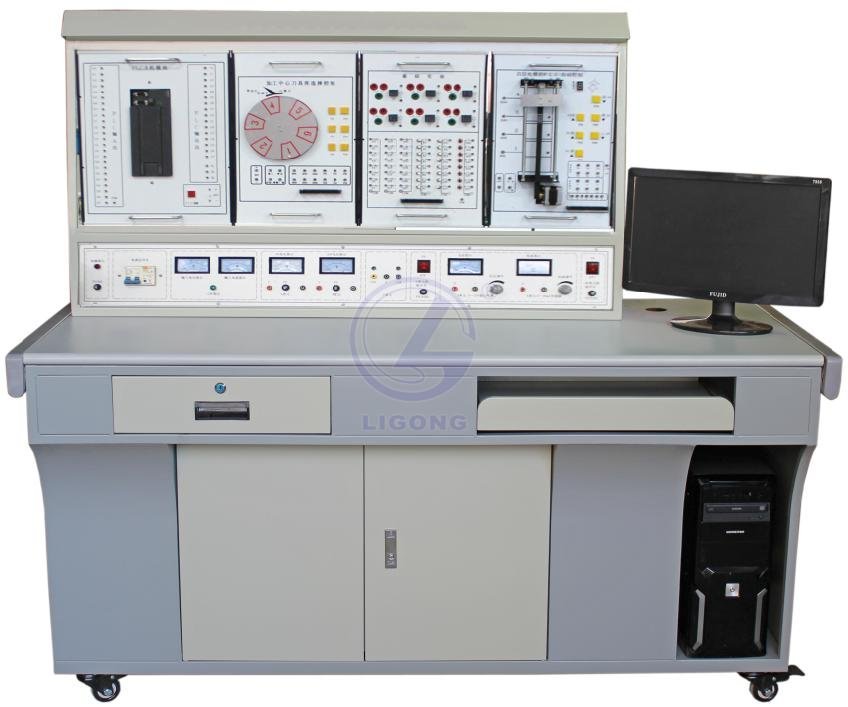

一、裝置配備
1、實訓桌：
（1）實訓桌主體結構采用鋁合金刻模而成。
（2）要有存貯柜：放置工具及電腦主機。
2、功能模塊：接線方式采用：插線式、滿足實驗要求
（1）功能模塊可脫離實驗臺單獨作為一個實驗儀器使用。
（2）三相電源實驗儀器：三相380V輸出、交直流220V輸出，帶漏電保護，每相帶有保險裝置，均有指示燈指示，設有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等。
（3）其他模塊：采用插線式、滿足實驗要求
3、實驗模塊：接線方式采用：插線式、滿足實驗要求
（1）PLC主機模塊：采用FX3U-48MR，輸入輸出接口引至面板，電源獨立開關控制。
（2）變頻器主機模塊：采用三菱通用變頻器FR-E840，輸入輸出接口引至面板。
（3）觸摸屏主機模塊：采用TPC7062TI系列，輸入輸出接口引至面板，電源獨立開關控制。
（4）其他模塊：采用插線式、滿足實驗要求 二、技術參數
1、輸入電壓：三相四線～380V±10% 50HZ
2、工作環境：環境溫度范圍為-5℃～+40℃ ?
3、裝置容量：＜2kVA
4、安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護；
5、參考外形尺寸：1650mm×660mm×1740mm
三、實驗項目
（一）PLC實驗項目
1、基本指令的編程模塊
2、傳送帶模塊
3、電動機的自動控制模塊
4、步進電機的PLC控制模塊
5、多層電梯控制模塊
6、十字路口交通燈的PLC控制模塊
7、天塔之光的實驗掛箱模塊
8、水塔自動供水的PLC控制模塊
9、液體混合裝置的實驗模塊
10、運料小車控制模擬模塊
11、數碼顯示控制實驗
12、機械手
（二）變頻器實驗項目：
1、變頻器的認識實驗
2、變頻器的參數設定與操作
3、變頻器的面板控制
4、變頻器的電位器控制
5、變頻器的電壓控制
6、變頻器的電流控制
7、變頻器的多段速度控制電動機
（三）PLC和變頻器實驗項目
1、基于PLC的變頻器的正反轉實驗
2、基于PLC的變頻器的多段調速實驗
3、基于PLC通信控制正反轉
4、基于PLC通信讀取變頻器電壓電流頻率
5、基于PLC通信控制變頻器加速減速正反轉停止及同時讀取電壓電流頻率
6、基于PLC通信控制變頻器正反轉設置頻率及讀取運行頻率
（四）觸摸屏實驗項目
1、觸摸屏的認知及組態環境的安裝
2、觸摸屏和PLC的簡單通信實驗
3、PLC變頻器觸摸屏通信實驗
4、基于觸摸屏控制PLC的變頻器的正反轉實驗
5、基于觸摸屏控制PLC的變頻器的多段調速實驗
6、基于觸摸屏控制PLC通信控制正反轉
7、基于觸摸屏控制PLC通信讀取變頻器電壓電流頻率
8、基于觸摸屏控制PLC通信控制變頻器正反轉設置頻率及讀取運行頻率
