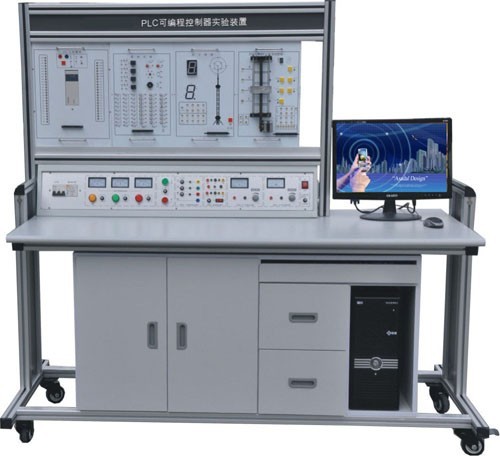

LGN-01D型 PLC可編程控制、微機接口及微機應用綜合實驗裝置
?一、裝置特點 1、LGN-01D型 PLC可編程控制、微機接口及微機應用綜合實驗裝置采用組件多結構?更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。 2、雙口接線法?PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。 3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。 4、PLC可編程控制、微機接口及微機應用綜合實驗裝置采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。 5、組態棒圖教學?采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。 二、裝置構成 1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置 2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6?cm3)： （1）PLC001?交通信號燈PLC自動...
分類：
分享
描述
?一、裝置特點
1、LGN-01D型 PLC可編程控制、微機接口及微機應用綜合實驗裝置采用組件多結構?更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法?PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、PLC可編程控制、微機接口及微機應用綜合實驗裝置采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學?采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
二、裝置構成
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6?cm3)：
（1）PLC001?交通信號燈PLC自動控制實驗掛箱?
（2）PLC002?攪拌器的PLC自動控制實驗掛箱?
（3）PLC003?LED數碼管顯示PLC自動控制實驗掛箱（實物）?
（4）PLC004?四層電梯的PLC自動控制實驗掛箱（實物）?
（5）PLC005?加工中心刀具庫選擇控制實驗掛箱（實物）?
（6）PLC006?藝術彩燈造型的PLC控制實驗掛箱?
（7）PLC007?電機的自動控制實驗掛箱（實物）?
（8）PLC008?步進電機的PLC控制實驗掛箱（實物）?
（9）PLC009?模擬電視發射塔實驗掛箱?
（10）PLC010?自動送料裝車系統實驗掛箱?
（11）PLC011?自動售貨機實驗掛箱
（12）PLC012?自動成型系統實驗掛箱?
（13）PLC013?水塔自動供水系統實驗掛箱?
（14）PLC014?郵件自動分揀系統實驗掛箱?
（15）PLC015?自動洗衣機系統實驗掛箱?
（16）PLC016?電鍍系統實驗掛箱
（17）PLC017?繼電器控制實驗掛箱（一）
（18）三相鼠籠電動機?380V?Y?/△接法
（19）基礎實驗掛箱
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。
9、電腦或手持編程器（用戶自備或代購）
三、技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
品牌、型號：三菱FX1N--40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。
4、重量：100Kg
5、外形尺寸：160×75×150?cm
四、基本實驗項目
（一）PLC可編程控制器實驗系統：
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗?
3．跳轉、分支功能實驗?
4．移位寄存器實驗?
5．數據處理功能實驗
6．微分、位操作實驗?
7．交通信號燈PLC自動控制實驗?
8．攪拌器的PLC自動控制實驗?
9．LED數碼官顯示PLC自動控制實驗（實物）?
10．四層電梯的PLC自動控制實驗（實物）
11．加工中心刀具庫選擇控制實驗（實物）
12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗?（實物）
14．步進電機的PLC控制（實物）
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控制系統實驗
20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗
22．電鍍過程控制實驗
23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)?
25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
（二）微機接口及微機應用
A、微機接口實驗（微機原理課）
1、I/O地址譯碼實驗?????????????
2、簡單并行接口實驗?
3、可編程并行口實驗（一）（二）?
4、串行通訊實驗（8251、8250）
5、A/D、D/A轉換????????????????
6、可編程定時器/計數器實驗
7、七段數碼顯示實驗????????????
8、中斷實驗和DMA通訊實驗
B、趣味性實驗及控制實驗（微機應用課）
1、競賽搶答器實驗??????????????
2、數字錄音機實驗?
3、電子琴實驗?????????????????
4、交通燈控制實驗?
5、繼電器控制實驗?????????????
6、步進電機控制實驗
7、七段數碼顯示實驗????????????
8、集成電路測試實驗
9、8279鍵盤、顯示控制實驗
C、TTL集成電路實驗（數字電路課）?
1、與、或、非門等門電路實驗???
2、組合邏輯電路實驗（半加器、全加器等）
3、觸發器實驗（RS、D、JK等）??
4、集成計數器及寄存器
5、譯碼器和數據選擇器等???????
6、單穩態觸發器等波形實驗
