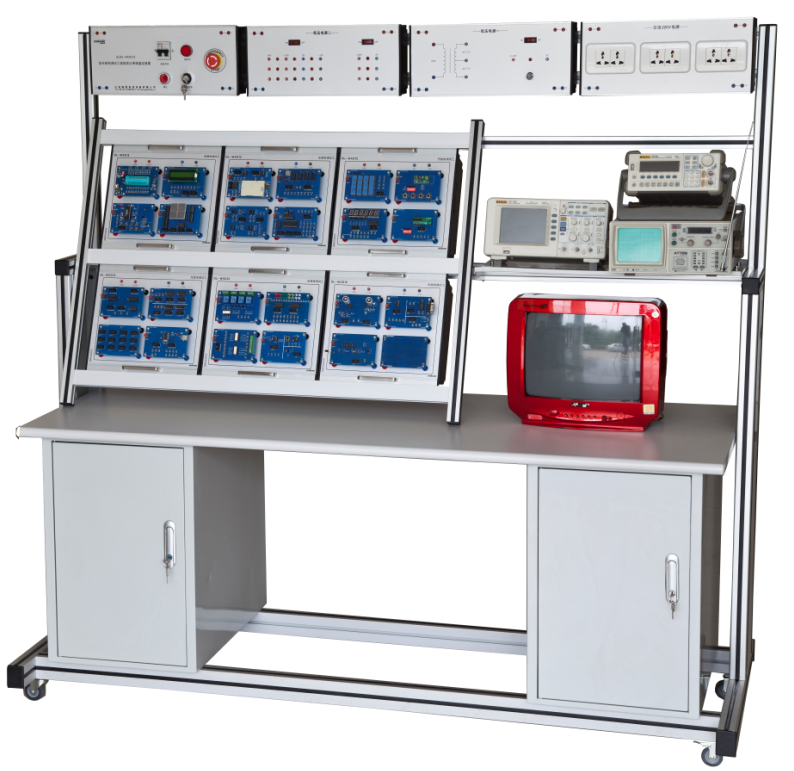

一、?設備概述：

???“LG-WXD12型?無線電調試工技能實訓考核鑒定裝置”是為滿足各大中專院校開設的“單片機原理與應用”、“單片機技術”、“單片機原理及接口技術”、“無線電技術”、“無線電應用技術”等無線電及其應用技術教程教學大綱的要求而設計開發的無線電調試工技能實訓考核鑒定裝置。LG-WXD12型?無線電調試工技能實訓考核鑒定裝置提供了豐富的接口電路，典型的無線電應用及調試，涵蓋了MCU的各個應用領域，所有部件均采用模塊化的形式，能夠為用戶提供領先的應用和設計方法。單片機*小系統資源開放，CPU芯片引腳全部引出，可以任意的連接自己的實際應用系統，方便用戶開發實驗。

? ? LG-WXD12型?無線電調試工技能實訓考核鑒定裝置為無線電調試工的技能實訓考核提供操作平臺，提供可靠有效的交直流電源，并以模塊化的形式提供了紅外一體化接收模塊、紅外單管發射及接收模塊、收音機操作模塊、電視機操作模塊、對講機操作模塊等。在該裝置上完成使用測試儀器調試無線通信、傳輸設備，廣播視聽設備和電子儀器、儀表等模塊的操作。

? ? LG-WXD12型?無線電調試工技能實訓考核鑒定裝置中的實驗部件均為模塊化形式，每一個模塊實際上給學生提供的僅僅是一個獨立的接口電路，讓學生自己通過查資料學習分析，然后進行設計實驗。

二、技術參數

1、輸入電壓：單相三線制220V±10%　50Hz

2、輸出電源：交流：220V

?????????????固定直流電源：5DCV，±12DCV，35V

?????????????可調直流電源：1.25～30DCV

3、裝置容量：＜1.5KVA??????????

4、工作環境：?環境溫度范圍為-5～40℃

5、裝置尺寸：1800×708×1780mm（長×寬×高）???

四、實訓項目

1、跑馬燈實訓?

2、轉彎燈實訓?

3、工業順序控制?

4、簡單I/O擴展?

5、A/D轉換實訓?

6、D/A轉換實訓?

7、I2C存儲卡讀寫實訓

8、語音芯片ISD1730控制實訓（錄音）?

9、語音芯片ISD1730控制實訓（放音）?

10、繼電器控制實訓

11、步進電機控制實訓

12、小直流電機閉環調速實訓?

13、LED16*16點陣顯示實訓?

14、128*64?LCD液晶顯示實訓

15、單片機RS232?/?RS485串行發送接收實訓（雙機通訊）?

16、基于DS18B20的智能溫度測量實訓?

17、單片機系統中的紅外線通信實訓?

18、TL549?串行A/D轉換實訓?

19、TLC5615?10位?D/A串行轉換實訓

20、PCF8563實時時鐘/日歷芯片實訓?

21、MAX813L看門狗復位電路實訓?

22、LM331電壓/頻率轉換實訓?

23、串行存儲芯片93C46讀寫實訓?

24、AT24C02??I2C總線存儲器讀寫實訓?

25、PWM脈沖寬度調制實訓?

26、74LS164串進并出實訓?

27、165并串轉換實訓?

28、電子音樂演奏實訓

29、晶閘管控制實訓

30、傳感器控制實訓

31、USB2.0通訊實訓

32、光敏傳感器實訓

33、溫度傳感器實訓

34、振蕩器實訓

35、混頻器實訓

36、幅度調制與解調實訓

37、角度調制實訓

38、角度解調實訓

39、語音傳輸實訓

40、視頻傳輸實訓

41、濾波器實訓

42、收音機發射部分調試

43、收音機接收部分調試

44、對講機發射部分調試

45、對講機接收部分調試

46、對講機功放部分調試

47、電視機接收部分調試

48、電視機視頻傳輸部分調試

49、電視機音頻傳輸部分調試

?
