一、產品概述：

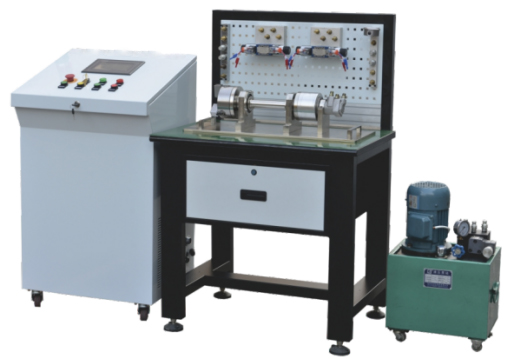

TYK-SK101YY型液壓系統實訓設備適合于職業院校的數控裝調維修專業、數控加工專業、機電一體化專業、裝配鉗工專業的教學與實訓，是根據職業院校的數控裝調維修專業、數控加工專業、機電一體化專業、裝配鉗工專業專業教學特點，結合企業的實際需求以及崗位技能工藝規范要求而開發的具有生產型功能與學習型功能的實訓設備，該設備采用模塊化結構，通過不同的組合，滿足企業對這類型人才的需求。

TYK-SK101YY型液壓系統實訓設備針對教學進行了專門設計，包含有PLC控制、電磁閥控制、液壓控制、機械安裝等技術，主要是用于培養學生對液壓系統的安裝、編程設計、故障診斷、維修、以及液壓主軸和液壓尾座結構的認識等綜合能力，實訓臺設計簡潔、操作方便，帶滾輪，方便移動，其訓練目的是讓學生了解加工中心主軸的結構、原理、拆裝、主要機械指標的檢測。

二、技術參數

1)   工作電源：三相五線    380V±5%    50Hz

2)   安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護

3)   額定功率：≤2.0KVA

4)   環境溫度：-10℃一40℃

5)   相對濕度：≤90% (25℃)

6)   可編程邏輯控制器：三菱PLC

7)   嵌入式一體化觸摸屏：昆侖MCGS
