一、設備概述

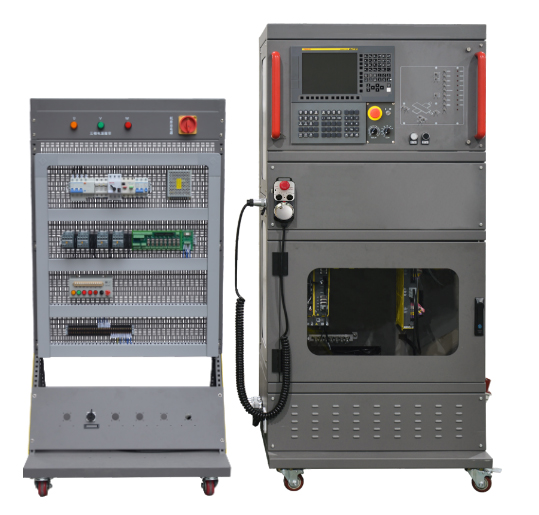

TYK-SK106B型0i TF數控車床實訓設備適合于職業院校數控機床裝調維修技能比賽和職業院校的數控裝調維修專業、數控加工專業、機電一體化專業的教學與實訓，該設備是根據職業學校數控維修專業教學特點，結合企業的實際需求以及崗位技能工藝規范要求而開發的具有生產型功能與學習型功能的實訓設備，該設備采用模塊化結構，通過不同的組合，完成數控機床的電氣裝調、系統調試、數控機床功能部件機械幾何精度檢測及維護維修等實訓項目，滿足企業對這類型人才的需求，還適合數控裝調工的職業技能鑒定。

二、技術參數

（1）電氣控制單元參數

1）電源：三相五線 AC 380V±10%  50Hz；2）數控控制臺尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1800；3）漏電保護：漏電動作電流≤30mA；4）缺相自動保護、過載保護

（2）電氣安裝實訓單元參數

1）電源：三相五線 AC 380V±10%  50Hz；2）數控控制臺尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1600；3）漏電保護：漏電動作電流≤30mA；4）缺相自動保護、過載保護

（3）數控機床功能部件單元參數

1）電源：三相五線 AC 380V±10%  50Hz；2）外形尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1400；3）絲杠行程：280mm；4）絲杠參數（直徑mm/螺距mm）:16/05；5）重量：125Kg。
