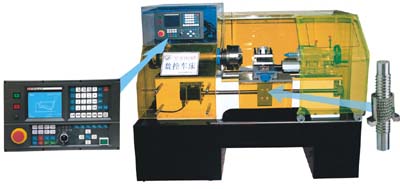

TYK-6136型 教學型數控車床是典型的機電一體化產品，除采用穩定可靠的K1TB-II－E車床用數控系統外， 硬件配置更具有相當的剛性、強度及制造精度；同時，其外形美觀大方，主軸箱蓋 及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目 了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動 回轉刀架，通過編程對各種軸類，盤類等塑料零件能自動完成加工任務，如外圓柱 面、圓錐面、圓弧面、螺紋等工件的切削加工，并能進行切槽，鉆孔等工作。



一、特點：
1、穩定可靠的K1TB-II－E專用車床數控系統；
2、全自動四工位數控回轉刀架，能滿足較復雜零件的加工使用要求；
3、縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
4、采用高級變頻調速電機驅動主軸，實現無級變速，保證切削線速度穩定；
5、操作方便舒適，符合現代人機工程學的優化思想；
6、車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
7、外形美觀大方，彰顯實驗場所品質。
二、用途：
1、相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2、各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3、各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4、開展數控機床結構及控制原理、數控編程及機床操作、CAD/CAM等專業課程專項培訓。
三、數控系統主要功能：
1、國內唯一一家從外置到內核均與日本FANUC全面兼容的系統；
2、系統采用硬件插補技術，快進速率可達12米/分；
3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4、控制精度高，脈沖當量為0.02mm；
5、有串行RS232通訊接口功能，可與計算機聯機通訊；
6、采用電子齒輪比，簡化傳動結構，提高機床工作精度；
7、系統具有軟、硬件限位，保證工作安全；
8、采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。
四、主要技術參數

主要技術參數		LG-6136
三爪卡盤 直徑	mm	160
床身*大回轉直徑	mm	360
*大工作強度	mm	430
電動刀架		四工位
主軸無級變速	rpm	100-1500
主電動機功率	kw	1.5
機床外形尺寸	mm	1850×985×1550
