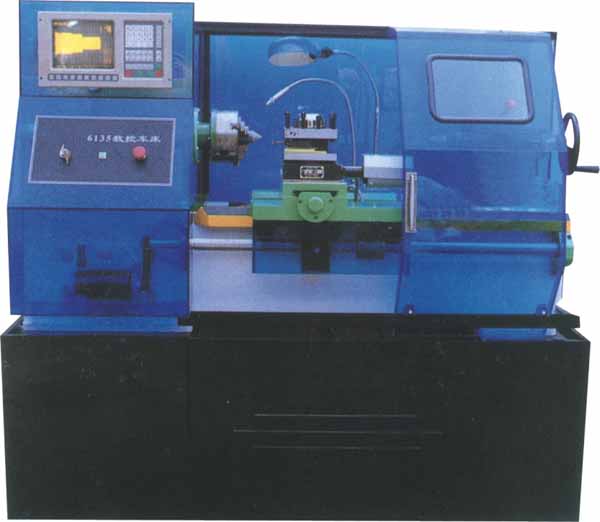

LG-6135型 教學用數控車床
?????? LG-6135型 液晶數控教學車床是第二代液晶數控車床系統，功能更加強大。它可與LG-2100型數控車床操作軟件相配套，讓你構成數控編程實驗室。系統采用日本夏普公司6”液晶顯示屏，中文界面、試切對刀、任意點啟動、圖形模擬、標準通訊接口RS232、主軸模擬量輸出，對塑料、有機玻璃、木制品等材料進行直線、圓弧、螺距、公英制、多頭螺紋、錐螺紋等螺紋，旋進旋出加工。 一、特點： 1.該機床縱向,橫向走刀均采用高精度絲桿與螺桿，混合式步進電機驅動，定位精度高，轉距大。 2、主軸采用進口變頻調速器，可實現無級調速。 3、機床采用四工位自動轉位刀架，適用加工開頭復雜零件。 4、車削塑料制品，采用空氣（風）冷卻，不污染環境，使工作環境更加清潔衛生。 ? 二、用途： 1、高等工科院校的機制、機電一體化、自控及其它相關專業數控技術的教學實習和綜合實驗。 2、針對數控工業的數控機床、數控編程、數控原理。CAD/CAM等及相關專業專業課程的教學實驗與培訓。 三、主要技術參數： 三爪卡盤 Ф160mm 控制/聯動軸數 2軸/2軸 床身上*大回轉直徑...
分類：
描述
?????? LG-6135型 液晶數控教學車床是第二代液晶數控車床系統，功能更加強大。它可與LG-2100型數控車床操作軟件相配套，讓你構成數控編程實驗室。系統采用日本夏普公司6”液晶顯示屏，中文界面、試切對刀、任意點啟動、圖形模擬、標準通訊接口RS232、主軸模擬量輸出，對塑料、有機玻璃、木制品等材料進行直線、圓弧、螺距、公英制、多頭螺紋、錐螺紋等螺紋，旋進旋出加工。
一、特點：
1.該機床縱向,橫向走刀均采用高精度絲桿與螺桿，混合式步進電機驅動，定位精度高，轉距大。
2、主軸采用進口變頻調速器，可實現無級調速。
3、機床采用四工位自動轉位刀架，適用加工開頭復雜零件。
4、車削塑料制品，采用空氣（風）冷卻，不污染環境，使工作環境更加清潔衛生。
?
二、用途：
1、高等工科院校的機制、機電一體化、自控及其它相關專業數控技術的教學實習和綜合實驗。
2、針對數控工業的數控機床、數控編程、數控原理。CAD/CAM等及相關專業專業課程的教學實驗與培訓。
三、主要技術參數：
|
三爪卡盤
|
Ф160mm
|
控制/聯動軸數
|
2軸/2軸
|
|
床身上*大回轉直徑
|
Ф350mm
|
零件程序存儲容量
|
56K(3000段程序)
|
|
*大工件長度
|
500mm
|
主軸
|
0～+5V(+10V)模擬量
及正反轉觸點
|
|
電動刀架
|
四工位
|
*大編程尺寸
|
±9999.999mm
|
|
主軸孔徑
|
Ф40mm
|
*大移動速度
|
3000mm/min(當量0.01mm)
|
|
主軸轉速、無級變速
|
100—1500rpm
|
編程方式
|
G、M、F、S、T(ISO代碼)
鍵盤/串行錄入，后臺編輯
|
|
進給量范圍
|
50--1000mm/min
|
系統參數
|
刀具參數，間隙補償，
加工起始點，記憶及斷電恢復
|
|
主電動機功率
|
0.75KW
|
輸入/輸出
|
24路/15路
|
|
機床外形尺寸
（長*寬*高）
|
1670*810*1500mm
|
操作方式
|
自動，手動，點動，MDI，
單段/連續
|
|
機床重量
|
350kg
|
參考點
|
自動/手動返回
|
|
脈沖當量
|
0.005mm/0.1mm
|
機床重量
|
350KG
|
?
◆相關數控實訓考核系統：
