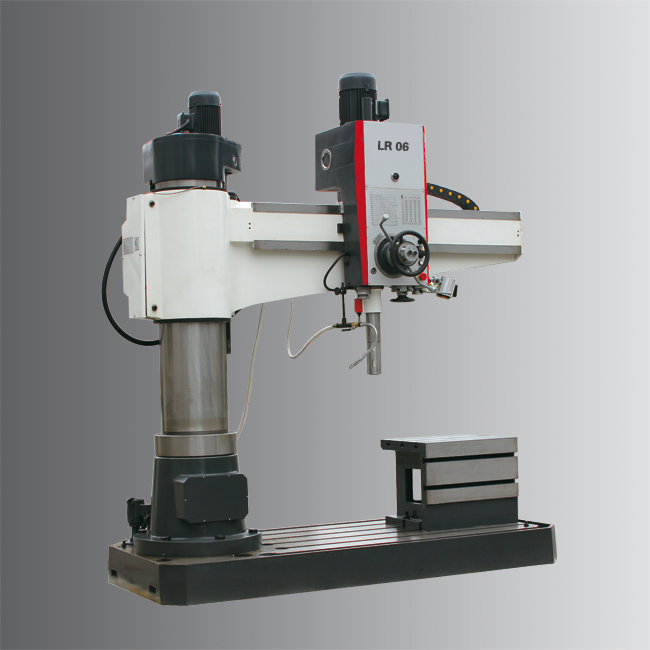

TYK04/TYK05/TYK06型 搖臂鉆床
型號 Model LR 04 LR05 LR 06 貨號 Item no.? 3703280 3704080 3705080 電器容量 Electrical connection 主電機功率 Power main motor 1,5 kW 3 kW 4 kW 升降電機功率 Lifting motor? 0,75 kW 1,1 kW 1,1 kW 加工范圍 Drilling capacity 鉆孔能力 Drilling capacity in steel (S235JR) Φ40 mm Φ40 mm Φ50 mm 持續鉆孔能力 Continuous drilling cap. steel (S235JR)? Φ36 mm Φ36 mm Φ46 mm 攻絲能力 Tapping capacity M30 M30 M36 主軸 Spindle seat 套筒行程 Throat 240 mm 280 mm 315 mm 主軸錐度 Spindle seat MK 4 MK 4 MK 5 主軸套筒進給 Spindle sleeve feed 3 steps/0,1 - 0,25 mm/rev 8 steps/ 0,1 - 1,25 mm/rev 16 steps/ 0,04 - 3,2 mm/rev 轉速 Speeds 主軸轉速 Spindle speeds 75 - 1’220 rpm 32 - 2’500 rpm 25 - 2’000 rpm 轉速級數 Number of steps 6 16 16 工作臺 Drilling table 工作臺尺寸 Working surface table Length x width 1’370 x...
分類：
描述
| 型號 | Model | LR 04 | LR05 | LR 06 |
| 貨號 | Item no.? | 3703280 | 3704080 | 3705080 |
| 電器容量 | Electrical connection | |||
| 主電機功率 | Power main motor | 1,5 kW | 3 kW | 4 kW |
| 升降電機功率 | Lifting motor? | 0,75 kW | 1,1 kW | 1,1 kW |
| 加工范圍 | Drilling capacity | |||
| 鉆孔能力 | Drilling capacity in steel (S235JR) | Φ40 mm | Φ40 mm | Φ50 mm |
| 持續鉆孔能力 | Continuous drilling cap. steel (S235JR)? | Φ36 mm | Φ36 mm | Φ46 mm |
| 攻絲能力 | Tapping capacity | M30 | M30 | M36 |
| 主軸 | Spindle seat | |||
| 套筒行程 | Throat | 240 mm | 280 mm | 315 mm |
| 主軸錐度 | Spindle seat | MK 4 | MK 4 | MK 5 |
| 主軸套筒進給 | Spindle sleeve feed | 3 steps/0,1 - 0,25 mm/rev | 8 steps/ 0,1 - 1,25 mm/rev | 16 steps/ 0,04 - 3,2 mm/rev |
| 轉速 | Speeds | |||
| 主軸轉速 | Spindle speeds | 75 - 1’220 rpm | 32 - 2’500 rpm | 25 - 2’000 rpm |
| 轉速級數 | Number of steps | 6 | 16 | 16 |
| 工作臺 | Drilling table | |||
| 工作臺尺寸 | Working surface table Length x width | 1’370 x 700 mm | 940 x 600 mm | 1’700 x 980 mm |
| 方型工作臺尺寸 | Working table??cube table | 400 x 400 x 350 mm | 600 x 450 x 450 mm | 630 x 500 x 500 mm |
| 主軸端面至工作臺面*大距離 | Distance spindle - table (max.) | ?860 mm | 1’150 mm | 1’250 mm |
| 主軸軸線至表面距離 | Distance spindle - column (max.) | 1’020 mm | ?1’300 mm | 1’600 mm |
| 鉆頭行程（水平） | Travel drilling head (horizontal) | 700 mm | 1.000 mm | 1.250 mm |
| 搖臂行程（豎直） | Travel of arm (vertical) | 510 mm | 550 mm | 600 mm |
| 立柱直徑 | Column diameter | Φ200 mm | Φ280 mm | Φ350 mm |
| 尺寸 | Dimensions | |||
| 長x寬x高 | Length x width x height | 1’750 x 770 x 2’100 mm | 1’940 x 750 x 2’010 mm | 2’600 x 1’120 x 2’600 mm |
| 總重量 | Total weight | 1’200 kg | 2’500 kg | 3’500 kg |
