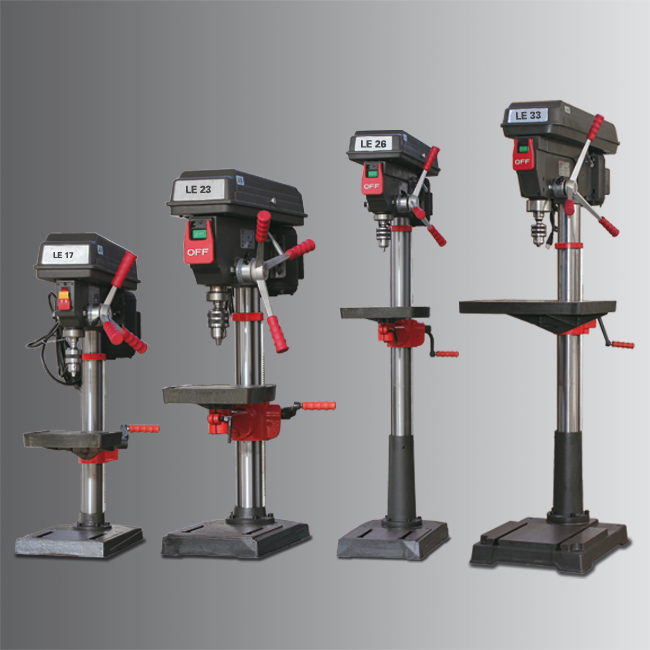

TYK17/TYK23/TYK26/TYK33型 鉆床
型號 Model TYK 17 TYK 23 TYK 26 TYK 33 貨號 Item No 3101700 D3102302（230V） D3102600 D3103300 貨號 Item No D3102303（400V） 電器總容量 Electrical connection 電機功率 Motor 500W 230V~50Hz 750W 230V/400V~50Hz（400V） 750W 400V~50Hz 1.1KW 400V~50Hz 鉆孔直徑 Drilling capacity 鉆孔直徑 Drilling capacity in steel (St. 37) ø16mm ø25mm ø25mm ø30mm 連續鉆孔直徑 Continuous drilling cap. steel ø12mm ø20mm ø20mm ø25mm 主軸 Spindle seat 主軸錐度 Spindle seat MT2 MT2 MT3 MT4 主軸套筒直徑 Spindle sleeve stroke ø65mm ø80mm ø85mm ø120mm 主軸套筒行程 Throat 152mm 180mm 210mm 254mm 轉速 Speeds 主軸轉速 Spindle speeds 500-2520rpm 200-2440rpm 200-2440rpm 120-...
分類：
描述
| 型號 | Model | TYK 17 | TYK 23 | TYK 26 | TYK 33 |
| 貨號 | Item No | 3101700 | D3102302（230V） | D3102600 | D3103300 |
| 貨號 | Item No | D3102303（400V） | |||
| 電器總容量 | Electrical connection | ||||
| 電機功率 | Motor | 500W 230V~50Hz | 750W 230V/400V~50Hz（400V） | 750W 400V~50Hz | 1.1KW 400V~50Hz |
| 鉆孔直徑 | Drilling capacity | ||||
| 鉆孔直徑 | Drilling capacity in steel (St. 37) | ø16mm | ø25mm | ø25mm | ø30mm |
| 連續鉆孔直徑 | Continuous drilling cap. steel | ø12mm | ø20mm | ø20mm | ø25mm |
| 主軸 | Spindle seat | ||||
| 主軸錐度 | Spindle seat | MT2 | MT2 | MT3 | MT4 |
| 主軸套筒直徑 | Spindle sleeve stroke | ø65mm | ø80mm | ø85mm | ø120mm |
| 主軸套筒行程 | Throat | 152mm | 180mm | 210mm | 254mm |
| 轉速 | Speeds | ||||
| 主軸轉速 | Spindle speeds | 500-2520rpm | 200-2440rpm | 200-2440rpm | 120-1810rpm |
| 轉速級數 | Number of steps | 5 steps | 12 steps | 12 steps | 9 steps |
| 工作臺 | Drilling table | ||||
| 工作臺尺寸 | Table size Length x width | 235x220mm | 280x250mm | 330x290mm | 475x425mm |
| T型槽 | T-slot size | 12mm | 12mm | 14mm | 14mm |
| 工作臺傾斜角度 | Drilling table inclinable | ±45° | ±45° | ±45° | ±45° |
| 工作臺旋轉角度 | Drilling table slewable | 360° | 360° | 360° | 360° |
| 主軸端面至工作臺面*大距離 | Distance spindle - table (max.) | 325mm | 360mm | 720mm | 695mm |
| 主軸端面至底座表面*大距離 | Distance spindle - stand (max.) | 530mm | 610mm | 1230mm | 1180mm |
| 體積 | Dimensions | ||||
| 立柱尺寸 | Column diameter | 60mm | 73mm | 80mm | 92mm |
| 外形尺寸 | Length x width x height | 600x260x860mm | 650x320x1010mm | 700x350x1670mm | 860x480x1720mm |
| 包裝尺寸 | packing size(L×W×H) | 680x460x290mm | 815x530x325mm | 1430x545x290mm | 1435x645x325mm |
| 凈重/毛重 | Net weight/Gross weight | 36.5/40 kg | 63.5/66 kg | 81/85 kg | 132/140 kg |
