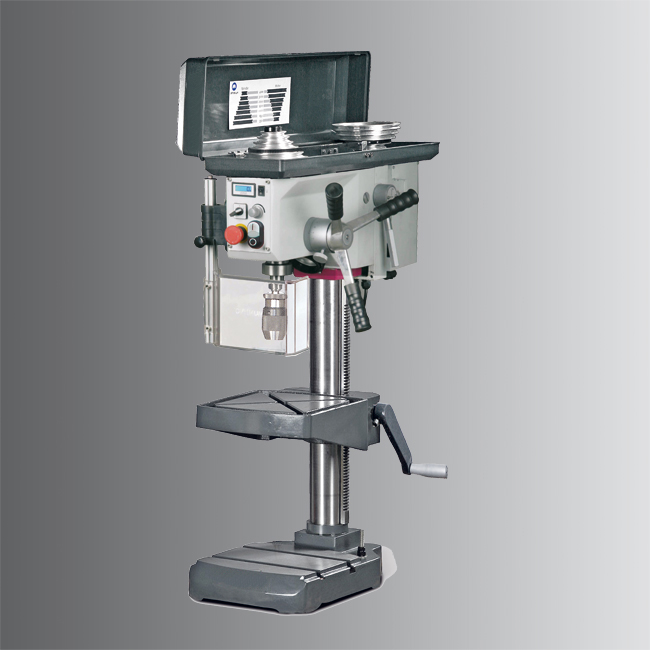

TYK16HV/TYK24HV/TYK28HV/TYK34HV型 無級變速鉆床
型號 Model TYK16HV TYK24HV TYK28HV TYK34HV 產品編號 Code No. 3401600 3402400 3402800 3403400 電壓 Electrical connection 230 V / 1 Ph ~50 Hz 230 V / 1 Ph ~50 Hz 230 V / 1 Ph ~50 Hz 230 V / 1 Ph ~50 Hz 加工范圍 CAPACITY 鉆孔直徑 Drilling capacity (max.) ø16mm ø24mm ø28mm ø34mm 工作范圍 WORKING RANGE 套筒直徑 Sleeve diameter ø47mm ø47mm ø52mm ø68mm 套筒行程 Sleeve travel 65mm 85mm 107mm 160mm 主軸 SPINDLE HOLDING FIXTURE 主軸錐度 Spindle holding fixture MT2 MT2 MT3 MT4 主軸中心線至立柱表面距離 Distance spindle-column 132.5mm 164mm 200mm 285.5mm 速度 SPEEDS 主軸轉速 Spindle speeds 90-6000rpm 100-5950rpm 35-5600rpm 40-5000rpm 轉速級數 Number of steps 5 steps 4steps 12steps 9 steps 工作臺 ...
分類：
描述
| 型號 | Model | TYK16HV | TYK24HV | TYK28HV | TYK34HV |
| 產品編號 | Code No. | 3401600 | 3402400 | 3402800 | 3403400 |
| 電壓 | Electrical connection | 230 V / 1 Ph ~50 Hz | 230 V / 1 Ph ~50 Hz | 230 V / 1 Ph ~50 Hz | 230 V / 1 Ph ~50 Hz |
| 加工范圍 | CAPACITY | ||||
| 鉆孔直徑 | Drilling capacity (max.) | ø16mm | ø24mm | ø28mm | ø34mm |
| 工作范圍 | WORKING RANGE | ||||
| 套筒直徑 | Sleeve diameter | ø47mm | ø47mm | ø52mm | ø68mm |
| 套筒行程 | Sleeve travel | 65mm | 85mm | 107mm | 160mm |
| 主軸 | SPINDLE HOLDING FIXTURE | ||||
| 主軸錐度 | Spindle holding fixture | MT2 | MT2 | MT3 | MT4 |
| 主軸中心線至立柱表面距離 | Distance spindle-column | 132.5mm | 164mm | 200mm | 285.5mm |
| 速度 | SPEEDS | ||||
| 主軸轉速 | Spindle speeds | 90-6000rpm | 100-5950rpm | 35-5600rpm | 40-5000rpm |
| 轉速級數 | Number of steps | 5 steps | 4steps | 12steps | 9 steps |
| 工作臺 | DRILLING TABLE | ||||
| 工作臺尺寸（長×寬） | Table size(L×W) | 230×245mm | 300x280mm | 358x340mm | 426×400mm |
| T型槽尺寸 | T-slot size | 12mm | 14mm | 14mm | 14mm |
| 主軸端面至工作臺面*大距離 | Distance spindle-table(max.) | 370mm | 445mm | 927mm | 790mm |
| 底座尺寸(長×寬） | Working surface stand(L×W) | 260×362mm | 280x264mm | 364x320mm | 388×390mm |
| 主軸端面至底座表面*大距離 | Distance spindle-stand(max.) | 485mm | 595mm | 1282mm | 1025mm |
| 電機 | ELECTRIC SUPPLY | ||||
| 電機功率 | Motor | 1.5KW /230V/50Hz | 1.5KW/230V/50Hz | 1.5KW/230V/50Hz | 2.2KW /230V/50Hz |
| 外形尺寸及重量 | DIMENSIONS AND WEIGHT | ||||
| 外形尺寸（長×寬×高） | size(L×W×H) | 550×370×850mm | 665x435x1000mm | 705x475x1755mm | 918×595×1930mm |
| 包裝尺寸（長×寬×高） | packing size(L×W×H) | 600×360×1000mm | 755x440x1175mm | 765x500x1940mm | 970×600×2140mm |
| 凈重/毛重 | Net weight/Gross weight | 67/82kg | 96/122kg | 166/202kg | 275/328kg |
