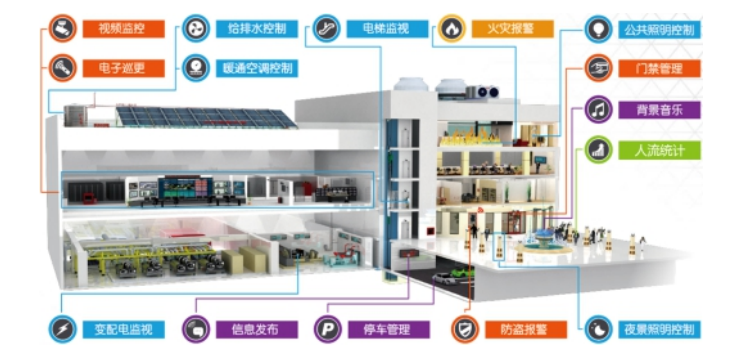

一、系統圖片

二、系統概述

近年來，隨著經濟社會和信息技術的飛速發展，系統集成、智慧運維、物聯網、大數據、云平臺及人工智能等先進技術在實際建筑工程中的應用日益廣泛，人們也越來越能親身體驗到新技術所帶來的安全、高效、舒適及便捷，并希望將其不斷推向極致，因此，建筑智能化專業建設應緊跟時代發展步伐，依托建筑物自身載體這一天然條件拓展實驗和實訓平臺，以滿足IBMS智慧建筑工程設計和應用型人才的培養需求。

“IBMS智慧建筑應用體驗系統”將目前建筑行業的工程實際情況與教學相結合，以實體建筑為中心載體，使專業知識學習具象化，猶如身臨其境，使學生更直觀地學習IBMS智能建筑集成管理系統的相關知識，激發學生的學習興趣，煥發課程的生命力，有效提升專業教學和實訓效率。

系統滿足了基礎理論深化、應用實驗實踐、垂直行業應用及創新創業科研等功能，全方位地滿足學生和老師的多維度需求，并具備易于擴展升級和與時俱進的能力，具體如下：

1.?基礎與系統并重：重視理論基礎教學，整合基礎實驗實訓教學存量資源，打好理論根基，讓學生不僅“知其然”還要“知其所以然”；

2.?體驗與實踐并重：讓學生深度了解專業，盡早完成對行業和專有領域的實踐和感知，建立系統集成的概念，拓展學生就業的口徑；

3.?行業與專業并重：重構應用場景，實現自行搭建、自行實驗、自行創新；

4.?驗證與科研并重：借建立一套行之有效的科研管理及支撐平臺，不僅著眼學生的基礎驗證能力培養，更要著眼未來卓越工程師的培養；

5.?創新與創業并重：鼓勵并引導學生和老師實現快速、穩定及有效的創意轉化，實現真正的創新創業。

“IBMS智慧建筑應用體驗系統”的架構主要由業務展現層、業務應用層、網絡傳輸層、數據感知層及應用載體層組成，具體如下：

1.?業務展現層：主要由各種帶有Web瀏覽器的終端組成，如電腦、手機、平板或中心大屏等，通過瀏覽器訪問服務器網址的方式對系統平臺進行訪問，不同角色的人員分配不同的權限，可訪問的頁面內容也各不相同；

2.?業務應用層：主要由各種監控應用的邏輯實現組成，主要包括邏輯監控、協同監控、環境監控、歷史數據處理、報警查詢、設備運行數據管理及核心數據接口等，采用面向服務的架構，以圖形化的系統界面將所獲取并經過處理后的有效信息形象化地展示給用戶；

3.?網絡傳輸層：主要利用系統核心技術平臺，結合數據庫技術實現現場數據信息的遠程網絡傳輸，在實現即時數據傳輸的功能基礎上，保證數據傳輸的可靠性、安全性及避免擁堵；

4.?數據感知層：主要利用傳感器和執行器等信息采集設備對各種設備運行數據進行收集規整，獲取現場實時狀態尤其是報警狀態并及時反饋至決策中心，同時根據制定的策略實時下發給現場各執行器輸出；

5.?應用載體層：主要包括各種IBMS集成監控管理子系統，可根據實驗實訓室的實際現場環境需求進行配置，如本方案所標配的視頻、門禁、照明、環境、消防及能耗集成監控管理子系統。

三、技術指標

1.?電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

2.?安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；

3.?系統功耗：≤500W。
