TYK-B03型 建筑群設備間光纖傳輸系統實驗實訓裝置能讓學生進行設備間光纖傳輸系統的元件、作用、組成和原理的認識實訓。TYK-B03型 建筑群設備間光纖傳輸系統實驗實訓裝置能進行光端機的音頻、視頻和反向數據傳輸演示，能進行各種器材如光配線架、光模塊和面板的安裝與使用、能進行光跳線的測試及使用的訓練，能進行音視光端機的安裝、連接與使用的實驗，能進行視頻采集卡、解碼器、云臺和攝像機的連接與操作實驗，能進行視頻采集卡軟件的操作訓練，能進行各種線路的設計和連接、元件的結構識別與安裝、按線路圖將各部分連線、設計并安裝一個簡易應用系統等操作實訓。并可與布線系列中的綜合布線系統實訓裝置聯網進行各種綜合實訓。TYK-B03型 建筑群設備間光纖傳輸系統實驗實訓裝置能讓學生進行線路故障的判斷與處理、軟件設置錯誤的判斷與糾正。

一、裝置組成：

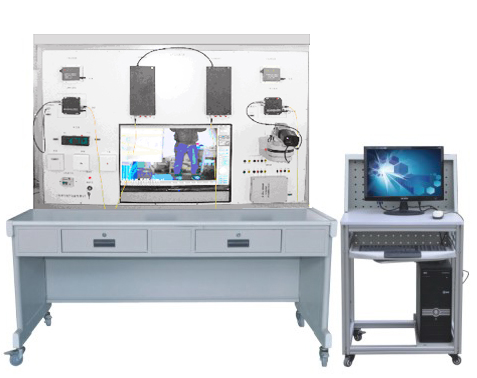

      TYK-B03型 建筑群設備間光纖傳輸系統實驗實訓裝置全部元器件均采用實物，整個實訓裝置主要由機柜、熔接箱、光端機、收發器、配線箱、偶合器、云臺、網控器系統等組成。
二、系統實訓功能：
     TYK-B03型 建筑群設備間光纖傳輸系統實驗實訓裝置能進行光端機的視頻和反向數據傳輸以及收發器的網絡傳輸演示，能進行各種器材如光配線架、光模塊和面板的安裝與使用、能進行跳線的測試及使用的訓練，能進行光端機和收發器的安裝、連接與使用的實驗，能進行視頻采集卡、解碼器、云臺和攝像機的連接與操作實驗，能進行視頻采集卡軟件的操作訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中的綜合布線系統實訓裝置聯網進行各種綜合實訓。

三、系統技術指標：
1.工作電壓：單相三線220V±5%  50Hz
2.整機容量：＜100W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
四、實訓項目
實訓項目一：光端機傳輸過程的模擬
實訓項目二：收發器傳輸過程的模擬
實訓項目三：光跳線及光纖傳輸系統通斷的測試
實訓項目四：測試報告的制作實訓項目
實訓項目五：光纖模塊安裝操作
實訓項目六：標準墻柜光纖設備安裝操作
實訓項目七：光纖安裝板安裝聯接操作
實訓項目八：跳線連接操作
實訓項目九：各種信息端子與面板的拆裝
實訓項目十：ST、SC和FC端子與光配線架和機柜的拆裝
實訓項目十一：熔接盒的拆裝
實訓項目十二：視頻監控軟件的使用方法
實訓項目十三：臺鏡頭控制軟件的使用方法
實訓項目十四：故障的判斷與處理
實訓項目十五：系統的設計與連接
五、設備技術參數
1、光端機
（1）視頻
  信號輸入/輸出：1VP-P
  阻抗：75歐
  帶寬：10Hz—10MHz
  信號接口：BNC不平衡
  微分增增益（DG）：〈1％
  微分相位（DP）：〈0.70
  信噪比（SNR）：*大光纖損耗時，*小為67dB
（2）數據
  數據接口：RS—232/RS—422/RS485
  數據格式；Manchester,Bi-bhase
  數據速率：RS-232：DC——115.2Kbps  RS—422/485：DC—1.2Mbps
  工作模式：單工，半雙工或全雙工
  信號電平：0.25VP-P----10VP-P
（3）電氣和機械性能：
  獨立安裝尺寸：194mm長，142mm寬，30mm高
  機架安裝尺寸：223mm長，133mm寬，25mm高
  機架的槽數：1個
（4）連接端子
  視頻連接：BNC
  數據連接：RJ45插座
  光學：ST/FC
（5）波長
  單模：1310/1500nm WDM
（6）環境指標
  工作溫度；-40度至+70度
  儲存溫度：-40度至+85度
  工作濕度：0度至95％無冷凝
  MTBF：>100，00小時
  LED狀態指示
（7）電源
  視頻通道指示
  數據發射/接收
2、收發器：支持IEEE802.3u，10BASE-T，100BASE-Txans 100BASE-FX標準；提供1個光纖接頭SC，ST；提供1個RJ-45接口。自動協商全雙工、半雙工模式；自動協商10M，100M速率工作，可自適應（Silver系列）或通過開關設置（Golden系列MDI/MDI-X連接；提供6個指示LEDs。
3、熔接合：可讓學生通近拆裝，了解光纖熔接點的結構和布局。
4、云臺和攝像機：通過電腦網絡接口，可用鼠標控制云臺的上下左右運動和三可鏡頭的調節。
5、解碼器：可控室內外云臺，電動變焦鏡頭，一體化攝像機，燈光或雨刷。支持RS-485通訊接口，兼容多種控制協議。具有超強的防雷、抗死機性能。
