TYK-PD02型 連續太陽模擬器是公司自主研發的，專用于太陽能電池組件老化試驗的產品。TYK-PD02連續太陽模擬器具有操作簡單、使用方便、安全可靠等特點。模擬器光源 采用八組獨立的線光源，光源的個數、位置、光強都靈活可調，以保證有效輻照面積內的 光均勻性和穩定性。定時功能利用時間控制器，在氙燈點亮的同時自動開始計時，每次定 時時間到達后，氙燈自動熄滅，時間控制器具有累計時間和停電記憶等功能。電氣控制設 置有安全保護裝置，比如：氙燈電源回路的漏電保護、氙燈控制回路的防進料門開啟的鎖死裝置等。廣泛的應用領域,專業為IEC61215，試驗室熱斑耐久實驗設計使用；還可用于IEC61730薄膜電池的光老練以及各類電池的連續模擬器測試。

     模擬符合IEC標準的光源專業的恒流源開關電源，保證氙燈光源穩定；過流保護、過壓保護、溫度保護等功能，保 證電源可靠運行；光強連續可調，有40%—100%的調節范圍，調節方式手動、自動可選。 光源位置X、Y、θ三自由度調節，與光強調節裝置一起保證均勻性達到IEC標準。
     安全可靠的控制系統,氙燈電源回路帶的漏電保護功能保證了大功率用電設備的安全使用； 氙燈控制回路設有安全防護裝置，進料門開啟時氙燈電源自動切斷，自動斷電功能保證溫 度和光強不會對操作人員造成傷害。
     便攜的操作方式,整個系統操作簡便，輕點啟動按鈕，設備即可工作，時間到自動停機。 “設備運行狀態—數字儀表顯示”功能，實時掌握氙燈電源、散熱系統以及待測電池的工 作狀態；
     設備具有自定時功能，定時范圍0—9999小時，具有累積時間和停電記憶功能。
     完善的服務為您量身定制，上門安裝調試，上門服務，一年保修，終身維護。
一、光學性能參數
模擬光不均勻性 ≤± 5%
模擬光不穩定性 ≤± 5%（1小時內）
光譜匹配 AM1.5，符合IEC60904—9標準
光強范圍 （600-1000）W/ m2
有效輻照面積 1300mm*1300 mm（可訂制）
長弧氙燈壽命 1000小時
二、電學性能參數
供電方式 交流380V±5%，三相五線制進線
額定功率 12KW
熱學性能參數
冷卻方式 風冷
溫度分辨率 0.1℃
組件背板溫控范圍 （40-60）℃
機械尺寸
重量：1300Kg，2000 mm *2000 mm *2800 mm
三、連續太陽模擬器組成結構

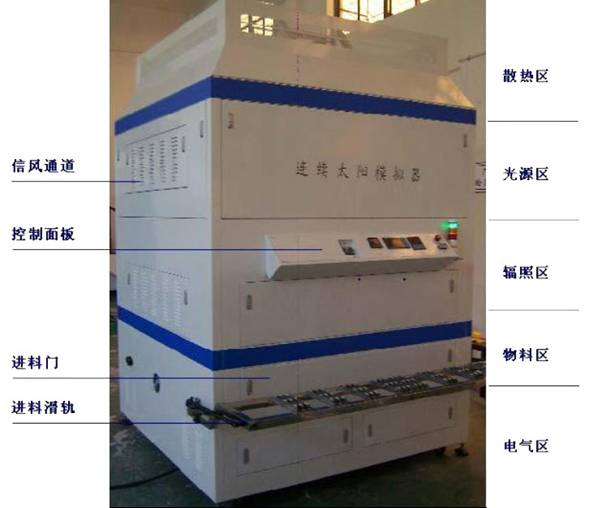

      連續太陽模擬器如圖所示，從功能上劃分，模擬器由散熱區、光源區、輻照區、物料 區和電氣區五大區域組成。散熱區利用內部氣流循環，側面信風通道進風，頂部風機抽風 實現散熱功能。光源區有八個線光源組成燈陣，通過調節每個光源的位置和光強，達到均 勻性、穩定性和輻照度指標。輻照區提供一定的光程，協助燈陣實現均勻性、穩定性和輻 照度指標。物料區裝有進料滑軌，方便電池組件輕松就位。另外，設置的防進料門開啟的 鎖死裝置，可保證進料門開啟時，不會錯誤操作而點亮氙燈。電氣區有兩塊配電板，卸下 電氣區的門板，可抽出配電板（注意：兩塊配電板必須同時抽出，防止拉壞電纜。正常工 作時，請勿擅動該區部件）。操作人員工作時，常用的功能部件有：控制面板、進料門、 進料滑軌等。
