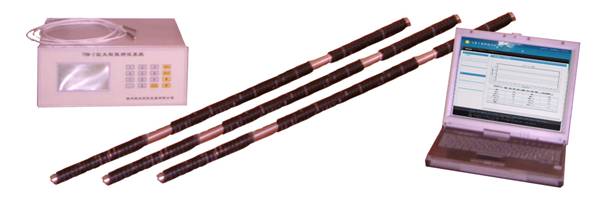

一、產品概述
?? ?? 根據《全玻璃真空太陽集熱管》國家標準ＧＢ/Ｔ１７０４９真空品質試驗方法的測試要求，我公司結合多年在太陽能檢測儀器方面的成功經驗，特別推出LG-PZ型太陽集熱管真空品質測試儀，該儀器采用了計算機與自動化控制技術，高精度溫度監測與控制，測試精度高，性能穩定 ，使用簡單，是目前國內*為先進的太陽集熱管真空品質測試儀器，適用于廣大太陽能熱水器生產廠，質檢所，檢測中心，新能源研究所，科研教學等領域。

二、工作原理與測試方法
?? ? 全玻璃真空太陽集熱管內放置長度不小于集熱管長90%的加熱器（單端出口，直徑20mm，功率1500W），加熱器外套鋁翼后放入集熱管內， 鋁翼兩頭包石棉布以免鋁翼直接與集熱管壁接觸， 集熱管口用玻璃纖維作良好保溫， 將鎳鉻-鎳硅型（K型）熱電偶置于集熱管中部，并貼緊玻璃壁， 使內玻璃管處于350C下，保持48h。?

?????? 從集熱管封離端玻璃管直徑15mm處至吸氣劑鏡面邊緣的距離，測量周向六等分處吸氣鏡軸向長度，六點平均值表示吸氣劑鏡面軸向長度， 該長度消失率不大于50%為合格產品。
三、真空管加熱器
（１）長度：(1.1米,1.4米,1.7米)各１臺
（２）功率：1500W
（３）溫度控制范圍：30℃～350℃；
（４）溫度控制精度：±1.5℃；
（５）溫度均勻度：小于1%
四．LG-PZ型太陽集熱管真空品質測試儀性能指標
??? 該測試儀采用高性能微處理器為主控CPU，自動控制溫度，溫度值可以設定，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。
1．數據存儲顯示內容：時間，溫度等信息。
2．外觀尺寸：金屬外殼350×150×300（mm）
3．檢測溫度通道：2路
4．加熱通道：1路
5．軟件符合國標GB/T17049測試方法
五、產品運行環境
1、環境溫度：0℃～50℃
2、相對濕度：≤80%
3、適用電源：220V（±10%），50Hz(±2%)
LG-PZ型太陽集熱管真空品質測試儀配置單
