一、產品特點：

1、形像直觀：三維立體模型設計，與真實機構一模一樣，可進行縮放、拖動、旋轉、恢復視角等操作。特殊部件進行了透明處理、放大處理、可視化處理、慢動作處理等，相比實物機構更加形像直觀。
2、安全可靠：通過三維仿真運行，在完成與真實機構相同實驗的同時，避免了如人身觸電安全事故、機械運行時碰撞夾手等安全事故；沒有設備長時間運行造成的磨損、故障等；沒有學生誤操作造成的設備損壞等；是一臺永無故障、永無安全事故的實驗機構。
3、擴展性強：只需通過軟件定義，不需作硬件升級，可根據學校的需要擴展其他實驗項目，不需增加硬件成本，不占用實驗室空間；并支持學校進行個性化功能定制。
4、虛實完美結合：通過軟件模擬易于損壞的機構，模擬肉眼不方便觀察的現像，模擬具有安全事故風險的機構。既可通過純虛的方式PLC編程實訓、機器人示教等；也可選配數據采集輸出卡，與硬件PLC、單片機等實物相連，動手進行實際的連線、編程、調試，保證實驗的真實性和體現感，鍛煉了學生的動手能力。所用編程求教環境與真實環鏡完全一致，不需做任何修改就可以在真實產線上真實運行。解決了在純軟件實驗做完實驗后無法進行真實的調試，從沒接觸過任硬件設備的虛幻感；同時又避免了純硬件模擬實驗現像的不直觀問題；避免了純硬件真實模型實驗機構成本高、易損壞、不直觀、存在安全事故等問題。做到了虛擬與現實的完美結合。
5、身臨其境，沉浸式體驗。支持佩戴VR頭盔，可以進入到三維虛擬場景中，觀看設備運行?？梢詫υO備操作，可以在場景中進行自由的行走觀看，從各個角度觀看設備全方位的認識和了解設備的機構和運作的原理。

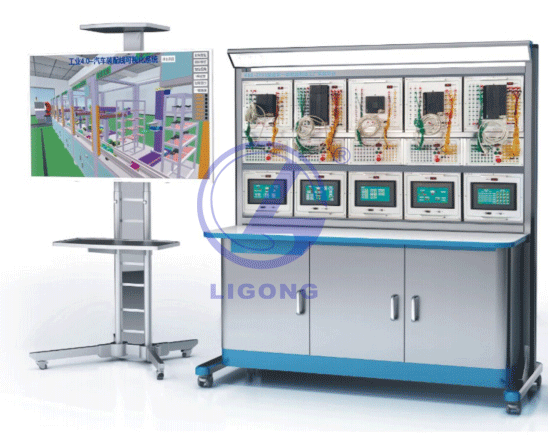

（圖片僅供參考，以實際出廠為準）

二、硬件參數：（支持擴展數據采集接口模塊，實現虛實一體化實訓）

（一）配套控制系統實驗臺1套

1、本實訓裝置由鋁合金實驗臺、分體式鋁合金電源模塊、實訓桌、實訓掛箱、實驗模塊等組成，鋁合金經陽極氧化工藝處理，永不掉漆或生銹。
2、鋁合金實驗臺：
（1）采用鋁合金框架，立柱規格≥10*5CM，梯形形狀設計，中間設有卡槽用于安裝裝飾條；下部支撐型材≥7*4CM，梯形形狀設計，端頭采用專用圓弧型ABS材質注塑成型；實驗臺底下設有方便移動的萬向輪，在不需要移動時可自由調節腳墊進行固定。
（2）上方設有LED照明燈，照明燈采用專用C型鋁合金型材設計，前部設有白色漫反射蓋板，45度角向下照明。中間設有專用型材設計的橫梁，可以掛放配套的鋁合金結構的實驗模塊。
（3）桌面為防火、防水、耐磨高密度防火板，四周弧形設計，采用PU封邊工藝有效防止水及空氣進入造成板材膨脹開裂，造型美觀大方，堅固耐用，具有耐磨、耐刻刮、耐高溫、耐沖擊、易清潔、防火、防水、防酸堿等優點。
（4）實驗桌下方設有鋼制柜子，靜電噴塑烤漆工藝，不少于兩種顏色搭配，柜子前部邊角采用弧形設計，兩邊設有2個柜子，用于存放實驗模塊或計算機主機等，中間設有三個抽屜，用于存放實驗工具導線實驗指導書等。
3、實驗臺功能模塊
（1）采用可拆分式“模塊”結構，可以根據實驗需要任意功能組合，并利于后期功能升級；同時也解決了整機維修難的問題，只要將體積小的模塊或掛箱寄回廠家更換或維修；便可快速、方便、低成本的的解決售后問題；另外模塊還可以做為單獨電源使用，攜帶到教室等任何位置，方便教學和管理；實驗臺內側設有6組多功能電源插座，用于功能模塊供電。
（2）功能模塊采用專用鋁合金型材，型材經陽極氧化工藝處理永不生銹變色，側面側板安裝專用ABS塑料連接件連接，底部采用鋁塑板或鋁板材質。整體美觀輕便。
（3）功能模塊儀器面板采用環氧樹脂板材質，拒絕金屬材質面板易導電造成安全事故，玻璃纖維板具有絕緣性質，有效防止漏電觸電事故。面板表面采用烤漆工藝，并采用≧4種顏色字符線條彩色印刷工藝，色澤美觀并經久耐磨不掉色。

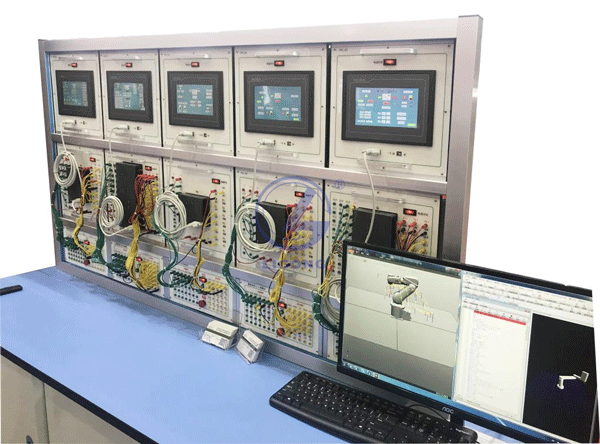

（4）配置與真實產線一致的PLC、人機界面，各6個站；西門子1200系列PLC6臺；昆侖通態TCP7032KT觸摸屏6臺；機器人示教器1套所有端口引出至面板的安全插座上，方便實驗連線。每個模塊安裝在掛箱上。
1）西門子S7-1214 主控實訓箱
內置S7-1214主控CPV，集成以太網模塊;集成 RS485 模塊，外置接口；鋼質外殼，配套便攜式把手；一體化集成電路板，兼容香蕉頭、5.08 接線端子接線。
2）電源網關模塊
內置220V轉24V工業一體式開關電源;內置保護電路開關，拔插式保險絲;內置千兆網以太網網關，外置多路以太網接口；多路電源開源及指示燈。
3）人機界面
??配置TPC7032KT，液晶屏：7'TFT；背光燈：LED；顯示顏色：65535真彩；分辨率：800*480；顯示亮度：250cd/m2；觸摸屏：電阻式；額定電壓：24±20%VDC；額定功率：5W；處理器：4核，800MHz；內存：256M；系統存儲：128M；組態軟件：MCGSPRO；外部接口：串口
方式1：COM1（RS232），COM2（RS485），COM3（RS485）；方式1：COM1（RS232），COM9（RS422）；USB接口：1主1從；以太網口：1*10/100M自適應；防護等級：IP65（前面板）。
4、云智能實驗室安全管理系統
本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。
(1)電壓、電流等模擬量數據顯示
(2)輸入開關監控，輸出開關等數字量控制。
(3)遠程控制啟停狀態，給定輸出電壓值的。
(4)顯示輸入輸出電壓值的歷史數據
(5)可按照日期、日間進行查詢歷史數進行查詢。
(6)報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。
(7)通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
(8)數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。
(9)聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。
★為保證軟件正版，投標時提供云智能實驗室安全管理系統軟件著作權證書原件備。
（二）純虛仿真軟件（可脫離硬件實現純虛擬仿真）：實現整條產線的純虛擬仿真實訓，支持連接西門子PLC官方編程軟件（全集成自動化軟件TIA Portal V14+官方仿真器PLCSIM V14）實時互聯互通，實現虛擬在線調試。不需要真實PLC就可以實現程序的在線實時監控、調試、下載、上傳等功能?？刹榭锤鞣N寄存器實時數據。支持連接三菱品牌PLC：可以與對應官方編程軟件（GX Works2）實時互聯互通，實現虛擬在線調試。不需要真實PLC就可以實現程序的在線實時監控、調試、下載、上傳等功能?？刹榭锤鞣N寄存器實時數據。實現人機界面、PLC、機器人等編程實訓。
（三）50寸大屏顯示器一套。

三、軟件參數要求：

1、概述

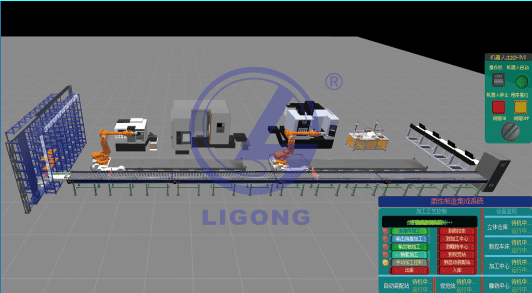

針對進階型自動化實驗教學開發的綜合類虛擬實驗設備，設備可以完成一個特定的生產或動作流程，實驗過程以及編程內容均較為復雜，需要具有一定的編程控制能力，同時要求較高的綜合分析以及規劃能力，實現對設備進行自動化運行的編程控制，實驗過程將涉及多種學課的知識，屬于綜合型的虛擬實驗教學設備，完整生產線的自動化編程實驗是現有實物教學環境難以支撐的一項內容，因實際產線高昂的成本以及維護維修費用，傳統模式都無法將其真正用于實驗教學中，虛擬實驗流水線將有效的補足這一項高級實驗教學的缺口。
2、組成
主要由立體倉庫、機器人、數控機床、加工中心、雕銑中心、視覺檢測站、自動裝配站、控制柜、傳送線等組成
3、功能
（1）立體倉庫、碼垛機：負責工件的存儲以及將工件輸送到傳送帶上。
（2）機器人：實現工件自動化搬運(上料、下料等)。
（3）數控機床：主要用于加工軸類和盤類零件。
（4）加工中心：主要用于加工箱體類和板類零件。
（5）雕銑中心：對工件進行雕銑加工。
（6）視覺檢測站：測量幾何形狀，檢測工件的缺陷等。
（7）自動裝配站：實現工件的裝配。
（8）控制柜：提供電源，具有過載、短路、缺相保護等功能。
（9）傳送線：傳送貨物到每一個站點。
4、支持實驗?
（1）機電系統與運動控制實驗
（2）傳感器應用實驗
（3）機器人基礎編程實驗
（4）PLC通信實驗
（5）復雜設備的控制邏輯設計實驗
（6）產線流程控制設計實驗
（7）產線規劃分析實驗以下各種虛擬設備的PLC編程控制實驗
