一、系統說明
（一）系統概述

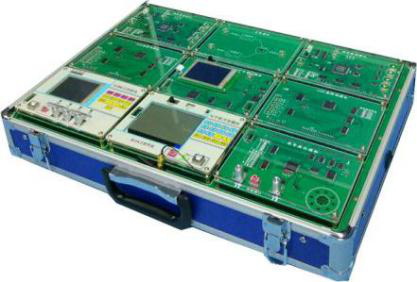

????系統配有音源電路、4G信源編碼模塊、信道編碼模塊、信道加擾模塊、解調模塊、信道編碼模塊、信源解碼模塊等，從4G移動通信的基本原理出發，每部分實驗單元即可單獨完成基礎實驗，還可將所有單元模塊相聯，形成一套4G移動通信幾代分析系統，便于學生學習4G移動通信的基本原理，同時留有二次開發接口，便于學生系統學習及二次開發。 （二）產品理念
1、理論學習與實踐操作相結合
移動原理課程側重理論分析，同時又和實踐有著密切的聯系，系統從理論與實踐相融合的角度出發，強調以教師為主導、學生為主體的教學理念，提供實驗箱與理論課程相結合的教學模式，學生根據理論學習的知識，自主設計實驗方案，通過通信實驗箱進行理論分析，*后利用硬件實驗箱的實踐操作過程對設計的方案進行驗證，對比分析理論方案和實踐操作的結果，做到理論分析與實踐操作相結合、相統一。
2、提供完善的實驗教學體系
該系統依據高?，F有課程體系與教學大綱，針對通信課程，對課程的知識模塊進行合理劃分，課堂理論講解和現代通信技術應用相結合，從*初的基礎實驗、增強實驗到綜合實驗，實驗內容由淺入深、循序漸進，對加強和完善實踐教學、培養學生的創新和工程實踐能力起到積極作用。
（三）產品特點
★1、系統配有音源電路、4G信源編碼模塊、信道編碼模塊、信道加擾模塊、解調模塊、信道編碼模塊、信源解碼模塊等，從4G移動通信的基本原理出發，每部分實驗單元即可單獨完成基礎實驗，還可將所有單元模塊相聯，形成一套4G移動通信幾代分析系統，
★2、系統內置DDS音源和外部音源，外部音源通過麥克風輸入，DDS音源頻率幅度可調，8位數據通過薄碼開關產生。
★3、系統內置低頻功率計，測試范圍：-15——+10dbm，可測試載波功率。
★4、信道模擬部分內置3MHZ低通濾波器，預留加噪聲電路噪聲輸入。
5、4G移動終端模塊采用主流的TD-LTE?4G模塊，支持多種制式，內嵌TCP協議、FTP、HTTP等協議，支持UART、高速串口，自帶GPS、MMS彩信、DTMF解碼、TTS語音，支持LBS，AGPS
二、產品組成
移動通信原理部分主要包括信號源部分、信道編碼與交織、信道譯碼與解交織、信道解碼、數字調制、數字解調、語音壓縮、擴頻、解擴等，模塊均留有二次開發接口，留有測試口，進行移動通信原理實驗的驗證。 三、實驗內容
（一）原理性實驗
（1）CVSD編解碼實驗
（2）CRC編解碼實驗
（3）漢明碼編解碼實驗
（4）BCH編解碼實驗
（5）卷積碼編解碼實驗
（6）Turbo碼編解碼實驗
（7）PN碼特性實驗
（8）WALSH碼產生實驗
（9）GOLD碼特性實驗
（10）CDMA系統分析實驗
（11）QPSK調制解調實驗
（12）OQPSK調制解調實驗
（13）П/4QPSK調制解調實驗
（14）MSK調制解調實驗
（15）GMSK調制解調實驗
（16）m序列產生及特性分析實驗
（17）Gold序列產生及特性分析實驗
（18）Walsh序列產生及特性分析實驗
（19）直接序列擴頻實驗
（20）直接序列解擴實驗
（21）AMR-NB語音編解碼實驗（與3G兼容）
（22）AMR-NB語音編解碼實驗（VOLTE中兼容）
（23）16QAM調制解調實驗
（24）64QAM調制解調實驗
（25）加性白高斯信道實驗
（26）OFDM符號的生成實驗
（27）OFDM符號的接收實驗
（二）全網通智能手機平臺實驗
1、移動手機終端入網實驗
2、4G移動終端語音通話實驗
3、4G移動終端短信業務實驗
4、4G移動終端數據業務實驗
5、2G終端入網與撥打接聽電話實驗
6、2G終端發送短信實驗
7、2G終端上網實驗
8、AT指令的使用及實現語音通話功能
9、AT指令的使用及實現語音通話功能
10、液晶鍵盤電路的二次開發實驗
