一、產品介紹：

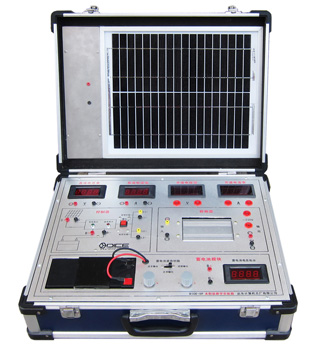

TYK-XSP01型 太陽能教學實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
二、裝置功能
TYK-XSP01型 太陽能教學實驗箱 是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變為220V交流電，供給各種負載使用。
三、技術參數
1、太陽能電池組件：
|
Pm
|
10W
|
|
Vmp
|
18.0V
|
|
Imp
|
0.56A
|
|
Voc
|
22.30
|
|
Isc
|
0.60A
|
2、蓄電池容量：12V/7AH
3、太陽能控制器
額定輸出電壓、電流：12V/2A;
蓄電池過充保護：14.40±0.2V，恢復13.8±0.2V
蓄電池過放保護：10.80±0.2V，恢復12.5±0.2V
兩種輸出模式：普通開/關模式、光控開/關模式
4、逆變器
額定輸入電壓：10~15V
額定輸出電壓：AC220V±10%，50Hz±3Hz；DC5V
輸出波形：正弦波
額定輸出功率：150W
低壓關斷：9V~10V
過壓關斷：14.5~15.5
溫度保護：≥65℃
轉換效率：>90%
保護功能：過載、過壓、短路、低壓、高溫、反接
5、輸入電壓：AC220V/50Hz
6、工作環境：0℃~40℃，≤85%RH
四、實驗內容
1、太陽能電池光伏能量轉換實驗
2、環境對光伏轉換影響實驗
3、太陽能電池直接負載實驗
4、控制器工作原理實驗
5、控制器的過沖保護實驗
6、控制器的過放保護實驗
7、控制器的兩種輸出模式實驗
8、逆變器的低壓保護實驗
9、逆變器的過壓保護實驗
10、逆變器輸出實驗
11、太陽能光伏系統電器負載實驗
12、光伏控制型太陽能系統發電實驗
