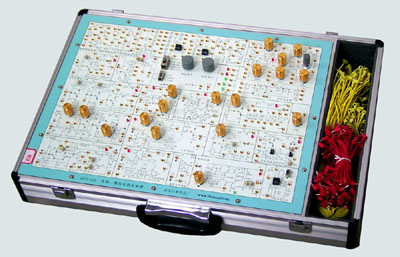

TYK-GM01型 高頻模擬電路實驗箱
TYK-GM01型 高頻模擬學習機將所有高頻電路和模擬電路實驗模塊、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。該學習機工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。 一、技術性能 △電源: 輸入：AC 220V±l0% 輸出：DC ±5V,-8V,±12V,*大輸出電流均為200mA △函數信號源： 輸出波形：正弦波、方波、三角波 ； 頻率范圍：2Hz～20KHz( *高可提升至1MHZ以上),分四檔連續可調 ； 輸出幅值：方波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。 二、可完成高頻電路實驗： 1、單調諧回路諧振放大器； 2、雙調諧回路諧振放大器 3、高頻功率放大器（丙類） 4、LC電容反...
分類：
描述
TYK-GM01型 高頻模擬學習機將所有高頻電路和模擬電路實驗模塊、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。該學習機工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。
一、技術性能
△電源:
輸入：AC 220V±l0% 輸出：DC ±5V,-8V,±12V,*大輸出電流均為200mA
△函數信號源：
輸出波形：正弦波、方波、三角波 ；
頻率范圍：2Hz～20KHz( *高可提升至1MHZ以上),分四檔連續可調 ；
輸出幅值：方波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。
二、可完成高頻電路實驗：
1、單調諧回路諧振放大器；
2、雙調諧回路諧振放大器
3、高頻功率放大器（丙類）
4、LC電容反饋三點式振蕩器
5、石英晶體振蕩器
6、振幅調制器（利用乘法器）
7、調幅波信號的解調
8、變容二極管調頻振蕩器
9、相位鑒頻器
10、集成電路（壓控振蕩器）構成的頻率調制器
11、集成電路（鎖相環）構成的頻率解調器
12、利用二極管函數電路實現波形轉換。
13、混頻電路
14、集成高頻功率放大器的應用
a:調頻無線話筒；b：電視信號轉發器；c：信號發生器。
三、可完成模擬電路實驗：
|
1、單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射極跟隨器
5、差動放大電路
6、比例求和運算電路
7、積分與微分電路
8、波形發生電路
9、有源濾波器
10、電壓比較器
|
12、集成功率放大器
13、串聯穩壓電路
14、集成穩壓器
15、RC正弦波振蕩器
16、LC振蕩器及選頻放大器
17、電流/電壓轉換電路
18、電壓/頻率轉換電路
19、波形變換電路
21、IC電路LC正弦波振蕩器
|
