一、系統概述：

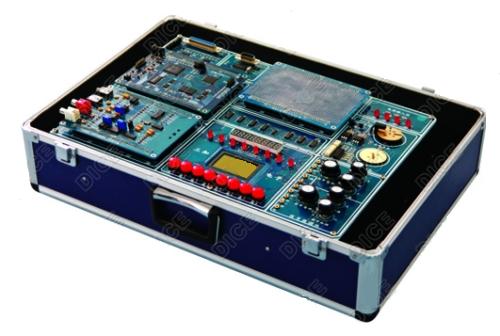

       TYK-DSPI型實驗儀可采用德州儀器（TI）的TMS320VC54xx芯片作為主處理器(CPU)，如5402、5409、5410、5416等 芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。 可用來實現數字信號處理的各種算法的實現，完全滿足教學實驗要求及二次開發。該產品主要包括54xx系列芯片全部信號的擴展連接口、系統時鐘、定時 器，HPI接口，標準串口、高速AD/DA轉換、語音輸入輸出接口電路（AD50）、雙音調調變DTMF頻率的數位波形產生器、交通燈模塊、直流電機驅動 模塊（可實現閉環控制）、步進電機驅動模塊、鍵盤處理，LCD液晶顯示、I/O輸入輸出模塊、DSP處理器與51系列處理器通訊。該產品比較適合于語音處 理、變頻控制、拖動系統、便攜式檢測設備等控制場合。

二、主要功能：
主處理器：
1、TMS320VC5402，TMS320VC5409、TMS320VC5410、TMS320VC5416。2、ALTERA FPGA芯片：Cyclone EP1C3
內部存儲器：16KX16Bit的內部雙口存儲器，4K的片內ROM，外部程序/數據存儲器擴展：零等待周期的64Kx16Bit數據存儲器、 64Kx16Bit程序存儲器；32Kx8Bit系統自動裝載的EPROM存儲器；256K x16Bit的FLASH存儲器。語音輸入和功放輸出：帶有同步緩沖口16位的的AD\DA（TMS320AD50C），*高采樣頻率為22.05K。有 硬件濾波功能，有話筒輸入、揚聲器輸出功能。UART串行接口：采用16C550C芯片，符合RS232標準。鍵盤處理：Lattice 1016控制的4X8鍵盤。 LCD液晶顯示：采用128X64圖形LCD。高速AD/DA轉換：TLC7528，TLV1571。
HPI接口：提供兩個接口，分別與PC機或其它主機連接。直流電機閉環實驗。（51CPU用來實現測速及液晶顯示控制，DSP實現速度控制算法）I/O輸入輸出模塊。
電源：提供4路電源：+5V，-5V，+12V，-12V，+3.3V及+1.8V由+5V轉換而得。
三、實驗內容：
A、DSP實驗：
采用DSP集成調試開發環境Code Composer Studio V2.2。
(一)、硬件實驗：
1、CPU基本指令實驗
2、I/O口實驗。
3、存儲器實驗
4、中斷實驗
5、定時器實驗
6、同步串口實驗
7、UART串口與PC機通訊實驗
8、I/O模擬串口實驗
9、A/D實驗(TLV1571)
10、D/A實驗(TLC7528)
11、8BitEPROM 自動裝載實驗
12、PC機HPI口裝載實驗
13、Flash ROM實驗
14、語音錄放實驗
（二）、軟件算法實驗
15、∏R濾波器設計與實驗
16、自適應濾波器的實現
17、Convolve卷積積分實驗
18、FFT快速傅立葉變換
19、采樣定理及實驗
20、Correlation相關算法實驗
21、DCT離散余弦變換
22、A律壓縮擴展實驗
B、FPGA實驗
軟件環境：ALTERA公司QutartusII 3.0
1、譯碼器設計
2、分頻器設計
3、優先編碼器的設計
4、加法器設計
5、?？勺冇嫈灯?br />6、密碼鎖設計
7、交通燈實驗
8、快速乘法器的設計
9、各種濾波器的設計與實現
