            TYK-PXA270RP 嵌入式教學實驗系統

                  產品簡介   公司本著“專業技術服務教學”的目的,針對嵌入式系統新的發展隆重推出高端LG-PXA270RP嵌入式教學實驗開發系統,即可以滿足普通嵌入式教學,又可為實時視音頻編解碼、網絡無線傳輸、流媒體等高端嵌入式應用提供穩定靈活的平臺。     TYK-PXA270RP教學開發系統,基于公司*新的XScale架構PXA27X ARM系列處理器,是MARVELL公司目前性能*為強勁的移動處理器,已經成為高端移動設備中*受歡迎的處理器之一。PXA270*高主頻可達624MHz,它引入了高性能多媒體技術,能夠大大提升多媒體處理能力;同時加入了MARVELL SpeedStep動態電源管理技術,在保證CPU性能的情況下,*大限度地降低移動設備功耗,可以廣泛應用于PDA、智能手機、PMP等產品的開發中。       TYK-PXA270RP核心模塊是以MARVELL公司的嵌入式處理器PXA270為核心,整合了大量的外圍資源,形成的高性能小型化嵌入式處理部件。它采用XSCALE內核,集成度高,可...
            分享

            相關產品









            產品簡介

              公司本著“專業技術服務教學”的目的,針對嵌入式系統新的發展隆重推出高端LG-PXA270RP嵌入式教學實驗開發系統,即可以滿足普通嵌入式教學,又可為實時視音頻編解碼、網絡無線傳輸、流媒體等高端嵌入式應用提供穩定靈活的平臺。
                 TYK-PXA270RP教學開發系統,基于公司*新的XScale架構PXA27X ARM系列處理器,是MARVELL公司目前性能*為強勁的移動處理器,已經成為高端移動設備中*受歡迎的處理器之一。PXA270*高主頻可達624MHz,它引入了高性能多媒體技術,能夠大大提升多媒體處理能力;同時加入了MARVELL SpeedStep動態電源管理技術,在保證CPU性能的情況下,*大限度地降低移動設備功耗,可以廣泛應用于PDA、智能手機、PMP等產品的開發中。

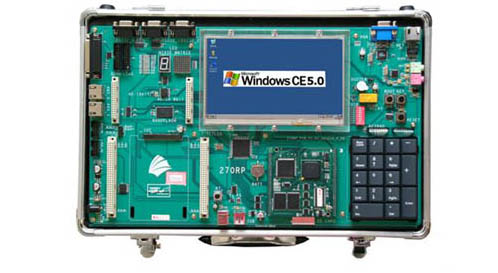

            LG-PXA270RP 嵌入式教學實驗系統

                  TYK-PXA270RP核心模塊是以MARVELL公司的嵌入式處理器PXA270為核心,整合了大量的外圍資源,形成的高性能小型化嵌入式處理部件。它采用XSCALE內核,集成度高,可靠性好,設計精細實用。是國內PXA270同類型產品體積*小的模塊之一。本模塊適合作為工業控制,儀器儀表或相關嵌入式控制的核心數據處理與存儲單元。
            開發平臺采用核心板外加擴展板的模式,支持Linux 2.4/ 2.6 和Windows CE 5.0 /6.0 操作系統。
            為輔助教學,我們配套了詳盡的實驗指導書、例程,可通過基礎實驗的學習,熟悉Linux、WinCE環境的建立以及各種硬件的驅動,并有高級實驗進一步鍛煉學生的開發能力。這就適應了由簡單到復雜,從基礎到高級的教學模式,為學生掌握嵌入式開發要領具有很強的引導性、并留有余地可培養學生進行類似開發。



             硬件規格


            270RP核心板

            CPU

            MARVELL PXA270 520M

            SDRAM

            64MBytes

            FLASH

            32MBytes NOR FLASH

            以太網

            100M Ethernet controller (LAN91C111)

            LED

            4個

            EEPROM

            16Kb

            RTC

            獨立RTC

            CPLD

            Xilinx 95144

            BUFFER

            LVC245A

            電源

            LDO

            接口

            160 PIN 接口

            2440核心板
            (可兼容選配)

            CPU

            SAMSUNG S3C2440A 400M

            SDRAM

            64M Bytes

            NANDFLASH

            64M Byte

            NORFLASH

            8 M Byte

            NET

            DM9000A

            AUDIO

            UDA1341TS

            底板

            FLASH

            1GBytes NAND FLASH

            SD card

            SD 卡槽一個

            IDE

            筆記本式IDE硬盤接口一個

            以太網接口

            100M 以太網接口1 個

            USB HOST

            1 個,支持USB鼠標、鍵盤、藍牙、U盤、攝像頭和無線上網

            USB CLIENT

            1 個

            RS232接口

            3路RS232

            RS485接口

            2路RS485

            并口

            1路DB25

            CPLD

            Xilinx 95144

            視頻

            7寸 TFT LCD(包含觸摸屏和有機玻璃外殼)
            16:9 顯示,分辨率:800 × 480

            VGA

            標準VGA接口,分辨率:640 × 480

            音頻

            AC97標準音頻。2路小三心音頻接口。

            觸摸屏

            4線電阻式觸摸屏

            AD

            5路AD 16bits AD: 1路
            8bits AD: 4路

            DA

            1路DA輸出

            溫度傳感器

            LM75

            電位器

            1個

            LED數碼顯示

            18個LED工作狀態指示
            1個七段數碼管
            1個8 × 8 LED點陣

            鍵盤

            4 × 5鍵盤矩陣

            按鍵

            3個功能按鍵

            蜂鳴器

            1個

            繼電器

            1個

            光電傳感器

            1個

            撥碼開關

            1組

            電源

            外接 5V/ 3A 直流電源

            總線擴展接口

            192pin的歐式座擴展,支持以下可選擴展模塊:
            GPS&GPRS模塊
            射頻&IC模塊
            指紋模塊
            802.15.4模塊
            電機模塊……

            SENSOR MODULE

            兼容DICE-VI智能傳感器擴展



            LG-PXA270RP采用核心板加底板的配置,核心板與底板接口更加穩定可靠,調試和應用更加方便,使用戶有更靈活的擴展方式,且核心板資源豐富,可應用于工程開發。
            開發環境:支持Linux 2.4/ 2.6 和Windows CE 5.0 /6.0 操作系統。
            擴展功能: 針對各院校不同專業的工程需求,開發平臺設計了雙排歐式座擴展接口,提供了眾多可選擴展資源,并有相應的實驗例子,如GPS實驗、GSM/GPRS實驗、非接觸式射頻卡實驗、直流/步進電機實驗、指紋識別實驗等等,并兼容DICE-VI智能傳感器擴展。
            大容量的儲存能力:板上1GB Nand Flash,符合海量儲存需求。




             實驗列表



            Linux實驗
            Linux基礎實驗:
            實驗一 連接宿主PC機與PXA270-RP目標板
            實驗二 REDHAT 9的安裝
            實驗三 建立主機開發環境
            實驗四 配置MINICOM
            實驗五 配置TFTP
            實驗六 配置NFS服務
            實驗七 HELLOWORLD
            實驗八 編譯BOOTLOADER
            實驗九 編譯LINUX內核
            實驗十 制作文件系統
            實驗十一 燒寫各部分到目標板
            實驗十二 簡單的程序
            實驗十三 CPU GPIO驅動程序
            實驗十四 中斷實驗
            實驗十五 數碼管顯示實驗
            實驗十六 LED點陣驅動
            實驗十七 AD驅動實驗
            實驗十八 DA驅動實驗
            實驗十九 鍵盤驅動實驗
            實驗二十 LCD控制實驗
            實驗二十一 觸摸屏驅動實驗
            實驗二十二 VGA顯示實驗
            實驗二十三 WEB服務器實驗
            實驗二十四 網絡傳輸實驗
            實驗二十五 多線程實驗
            實驗二十六 USB藍牙設備實驗
            實驗二十七 窗口通訊實驗
            實驗二十八 溫度傳感器實驗
            實驗二十九 繼電器驅動實驗
            實驗三十 EEPROM實驗
            實驗三十一 DIP_SWITCH實驗
            實驗三十二 蜂鳴器驅動實驗
            實驗三十三 RS485實驗
            Linux QT實驗:
            準備實驗 嵌入式圖形開發環境的搭建
            實驗一 “HELLO WORD!”QT初探
            實驗二 創建一個窗口并添加按鈕
            實驗三 對象間通信:SIGNAL 和 SLOT 機制
            實驗四 菜單和快捷鍵
            實驗五 工具條和狀態欄
            實驗六 鼠標和鍵盤事件
            實驗七 對話框
            實驗八 QT中的繪圖
            Linux擴展實驗:(需選配擴展模塊可做)
            l USB藍牙設備實驗
            l 射頻卡讀寫實驗
            l 指紋識別實驗
            l GPS實驗
            l GSM/GPRS實驗
            l CAN總線通信實驗
            ……
            WinCE實驗
            WinCE基礎實驗:
            實驗一 安裝WINCE并建立開發環境
            實驗二 建立并編譯WIN CE平臺
            實驗三 WINDOWS C強型內核
            實驗五 定制SDK并建立EVC下的開發環境
            實驗六 建立宿主機與實驗箱的連接
            實驗七 PB平臺的HELLOWORLD實驗
            實驗八 EVC下的HELLO WORLD實驗
            實驗九 編寫WINDOW程序
            實驗十 編寫DIALOG程序
            實驗十一 EXTKEY中斷程序
            實驗十二 LED數碼管驅動
            實驗十三 GPIOLED數碼管程序
            實驗十四 LEDARY點陣實驗
            實驗十五 液晶屏壞點測試程序
            實驗十六 錄音機測試程序
            實驗十七 簡單聊天室程序(CE版)
            實驗十八 視頻點播VOD實驗
            實驗十九 簡單播放器實驗
            實驗二十 串口通訊測試程序(對話框版)
            實驗二十一 編譯驅動及測試綜合實驗
            實驗二十二 DIP實驗
            實驗二十三 IIC總線—溫度實驗
            實驗二十四 IIC總線—EEPROM實驗
            實驗二十五 IIC總線—DA實驗
            實驗二十六 AD實驗
            實驗二十七 攝像頭圖像采集傳輸實驗
            WINCE擴展實驗:(需選配對應擴展模塊)
            GPS實驗
            GSM實驗
            電機實驗
            射頻卡實驗
            藍牙實驗
            指紋識別實驗
            ……

            擴展資源
            為配合嵌入式畢業設計、創新實驗與嵌入式競賽,眾多擴展模塊可供選擇
            ARM10仿真器
            支持內核為XSCALE PXA27X的程序下載及仿真調試

            GPS& GPRS擴展板
              GPS擴展板實現全球定位地理信息獲取,GPRS擴展模塊實現短信收發及語音通信,配合實驗箱,可實現遠程數據采集、通信

            電機擴展板
              直流及步進電機控制擴展,及繼電器輸出擴展,實現強電控制

            Zigbee擴展板
              局域無線的兩種常見通信協議,可實現無線數據傳輸和無線控制,是信息家電和無線傳感器網絡的核心部分

            射頻卡 & IC卡擴展板
              可實現射頻卡和IC卡的讀寫,可了解RF-ID先進技術的基本原理

            指紋傳感擴展板
              采用先進的熱敏滑動指紋傳感器,熟悉生物特征信號的基本處理,提供數據采集、預處理、圖像重構實例

            CAN & 485通信擴展板
              工業標準CAN總線和485總線擴展接口,配套軟件驅動及實例實現數據通信

            FPGA擴展板
              Altera Cyclone II 20萬門FPGA EP2C5、配置芯片EPCS4、16個發光二極管、2個八段數碼管、4*4鍵盤矩陣、30MHz 8bit DAC、40MHz 8bit ADC、提供JTAG和PS兩種下載配置模式、可獨立供電,單獨使用

            DSP6713 & USB2.0擴展板
              DSP6713實現音頻實時采集壓縮編解碼,配套獨立數字信號處理實驗,通過HPI和主機通信。USB2.0實現和PC的高速數據傳輸,實測穩定超過16M字節/秒




            源代碼清單

            Linux

            內核
            Linux Kernel 2.4.21 (2.6.11單獨訂購) ( 源代碼 )
            系統引導程序
            Boot Loader ( 源代碼 )
            文件系統
            JFFS2
            GUI
            QT
            Device Driver
            Ethernet, USB Host, Serial Port, VGA, LCD, Touch Screen, Audio, MMC port, Keypad, LED 數碼管…
            Application
            Blue Tooth,WEB服務器,多媒體播放,GSM,GPS
            Tool China
            GUN, MKFS.JFFS2, Jflash

            WinCE

            板級支持包
            WinCE 5.0 BSP(標配)、WINCE6.0BSP (單獨訂購)
            Device Driver
            Ethernet, USB Host, USB Slave, Serial Port, LCD, Touch Screen, Audio, SD/MMC port, LED 數碼管 ,1GB Nand Flash…


            供貨清單

            硬件資源:
            1. PXA270RP開發板一塊:包括270RP核心板,270RP底板和液晶屏
            2. DC 5V 3A直流電源一個(支持AC 100~240V輸入)
            3. 直通串口線延長線一條 (一頭針一頭孔)
            4. 直通并口線延長線一條 (一頭針一頭孔)
            5. 交叉網線一條 (2米)
            6. XSCALE JTAG連接線
            7. USB A-B口轉接線一條
            8. 觸摸筆一支
            9. 配套光盤一張
            軟件資源:
            1. LINUX系統源代碼
            2. LINUX驅動程序源代碼
            3. LINUX所有測試程序源代碼
            4. LINUX目標文件鏡像文件
            5. WINCE系統BSP
            6. WINCE驅動程序源代碼
            7. WINCE所有測試程序源代碼
            文檔資源:
            1. PXA270RP系統說明
            2. PXA270RP LINUX使用說明
            3. PXA270RP WINCE使用說明
            4. PXA270RP-CPLD使用說明
            5. PXA270RP核心板硬件原理圖
            6. PXA270RP底板硬件原理圖
