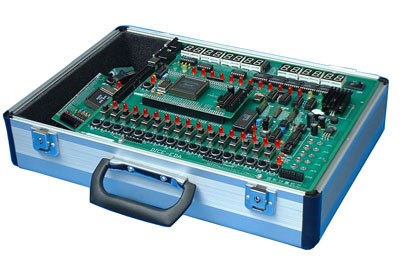

TYK-EDA01型 EDA實驗開發系統，一改傳統數字電路實驗系統“芯片＋連線”做法，而采用CPLD或FPGA等大規模在線可編程器件,使數字電路的硬件軟設計,即電子設計自動化EDA.該系統支持眾多著名公司的CPLD/ FPGA芯片應用開發，并配有相應的開發軟件,適用廣大高校的EDA數學實驗、課程設計和畢業設計，同時也為科研院所提供了良好的開發環境。

 產品說明：
☆系統組成
  系統由主板和下載板組成
   1.LG－EDA主板
     ①主板為完成實驗提供I/O口所必須的輸入/ 輸出電路、EEPROM存貯器電路，為系統提供多種可變時鐘信號。
     ②主板提供多種接口電路，以適應用戶不同的需求。
     ③主要接口電路有：A/D模數轉換接口電路、D/A數模轉換接口電路、RS232串口、VGA接口電路、PS/2鼠標、鍵盤接口電路。
   2.三種下載板
     ①F1032下載板　　?、贔10K10下載板　　?、跢XCS10 下載板
 ☆主要特點：
   1.采用規模大、體積小的可編程器件，*高密度為10000門。
   2.加密性強,芯片一經加密,就很難將其破譯,復制出目標代碼文件。
   3.提高了可靠性，增強了系統抗干擾能力。
   4.在線可編程，省去了專用的編程設備，只要通過專用下載電纜連接PC機并行打印口即可。
   5.具有實驗、開發功能，下載板既可與主板連用，也可獨立使用。
 ☆實驗內容：
  組合電路與時序電路：　　　　　　　　　　 　
   1.七人表決器 　
   2.格雷碼變換電路
   3.BCD碼加法器
   4.四位全加器 　　
   5.英語字母顯示電路
   6.四位并行乘法器
   7.設計基本觸發器 　　　 　
   8.設計74LS169計數器功能模塊 　
   9.步長可變的加減計數器
  10.可控脈沖發生器
  11.正負脈寬數控調制信號發生器
  12.序列檢測器
  13.四位移位乘法器
 數字系統設計：
  14.出租車計費器
  15.多功能數字鐘
  16.數字秒表
  17.頻率計
  18.交通燈控制器
  19.數碼鎖
  20.乒乓球游戲機
  21.四人搶答器
