            TYK-E208型 多功能EDA實驗箱

                 TYK-E208型 多功能EDA實驗箱是一種多功能、高配置、高品質的EDA教學與開發設備。適用于各層次高等院校的EDA教學、課程設計和畢業設計,也適用于科研所項目開發。 一、產品特點 (1)該系統采用“主板(基本實驗系統)+適配板(下載板)”的雙板式結構,配置靈活,適配板可選配Altera、Lattice、Xilinx等多家國際著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載,包括可對不同工作電壓CPLD/FPGA的編程,且在編程中無須做任何跳線切換即能自動識別主系統上的芯片,安全可靠,適合學生高密度的實驗操作。 (2)該系統提供良好的混合電壓(MV)兼容功能,具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此,用戶可避免單5V的EDA實驗系統過時淘汰之慮。 (3)該系統可編程PLD器件與實驗模塊的連接全部采用自主連線,在PLD器件有限資源條件下,*大限度的連接上盡可能多的輸入輸出器件和實驗模塊??赏耆珴M足從簡單數字電...
            分享

            相關產品



                 TYK-E208型 多功能EDA實驗箱是一種多功能、高配置、高品質的EDA教學與開發設備。適用于各層次高等院校的EDA教學、課程設計和畢業設計,也適用于科研所項目開發。
            一、產品特點
            (1)該系統采用“主板(基本實驗系統)+適配板(下載板)”的雙板式結構,配置靈活,適配板可選配Altera、Lattice、Xilinx等多家國際著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載,包括可對不同工作電壓CPLD/FPGA的編程,且在編程中無須做任何跳線切換即能自動識別主系統上的芯片,安全可靠,適合學生高密度的實驗操作。
            (2)該系統提供良好的混合電壓(MV)兼容功能,具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此,用戶可避免單5V的EDA實驗系統過時淘汰之慮。
            (3)該系統可編程PLD器件與實驗模塊的連接全部采用自主連線,在PLD器件有限資源條件下,*大限度的連接上盡可能多的輸入輸出器件和實驗模塊??赏耆珴M足從簡單數字電路到復雜數字系統的設計實驗。且PLD的I/O資源完全開放,也可借助該開發系統完成相關開發項目。
            (4)TYK-E208型 多功能EDA實驗箱上增加了我公司的*產品“電子實驗模擬演示裝置”模塊,通過它我們把一些復雜的實驗系統諸如電梯控制系統、刀庫控制系統軟件化,即把這此實驗系統做成軟件動畫的形式,然后用CPLD/FPGA器件編程來控制它們,以此來達到控制真實系統的效果。通過這個裝置我們可以擴展十多個具有實際價值的實驗,使學生的實驗更接近于實際系統和項目的開發。
            LG-E208型 多功能EDA實驗箱
            二、系統硬件資源配置
            (一)可選適配卡資源(標配1032實驗卡)
            (1)1032實驗卡:Lattice公司6000門CPLD器件,配下載電纜;
            (2)EP1K30實驗卡:Altera公司30000門FPGA器件,配下載電纜;
            (3)EP1K100實驗卡:Altera公司100000門FPGA器件,配下載電纜;
            (4)EP1C6T144實驗卡:Altera公司150000門FPGA/SOPC器件,帶配置芯
            片:EPCS4(4Mbits),配下載電纜。
            (5)EP1C12TQ240實驗卡:Altera公司300000門FPGA/SOPC器件,帶配置芯
            片:EPCS4(4Mbits),配下載電纜。
            (6)PAC10實驗實驗卡:Lattice公司模擬EDA器件,配下載電纜。
            (7)PAC20實驗實驗卡:Lattice公司模擬EDA器件,配下載電纜。
            二)TYK-E208主板硬件資源



            (1)主板可與多種下載板相適配;
            (2)8位動態掃描顯示電路;
            (3)12位發光二極管顯示電路;
            (4)8位二檔開關及其電平指示電路;
            (5)8位按鍵開關電路;
            (6)電子音響模塊;
            (7)16*16 LED點陣顯示模塊;
            (8)128*64 LCD的液晶顯示模塊;
            (9)A/D 0809轉換器模塊;
            (10)D/A 0832轉換器模塊;
            (11)時鐘信號源:24MHZ、12MHZ、6MHZ、3MHZ、1.5MHZ、75OKHZ、65536HZ、32768HZ、16834HZ、8192HZ、4096HZ、1024HZ、256HZ、64HZ、16HZ、8HZ、4HZ、2HZ、1HZ、1/2HZ;
            (12)MCS-51單片機擴展電路;
            (13)一個四相步進電機;
            (14)一個4*4小鍵盤;
            (15)一個5V直流電機;
            (16)配有存貯器EPROM27256;
            (17)串行A/D轉換TLC549;
            (18)串行D/A轉換TLC5620;
            (19)一個RS232接口;
            (20)一個VGA接口;
            (21)一個PS/2(鍵盤、鼠標)接口;
            (22)模擬可編程器件擴展模塊(PAC10、PAC20、PAC80);(選配)
            (23)波形發生器電路
            (24)電子實驗模擬驗示裝置模塊電路;
            (25)可選配擴展高速A/D、D/A轉換模塊;(26)可選配擴展USB接口擴展模塊;

             三、實驗項目

            數字系統設計實驗項目:
            (1)七人表決器
            (2)格雷碼變換電路
            (3)BCD碼加法器
            (4)四位全加器
            (5)英語字母顯示電路
            (6)四位并行乘法器
            (7)設計基本觸發器
            (8)設計74LS160計數器功能模塊
            (9)正負脈寬數控調制信號發生器
            (10)序列檢測器
            (11)四位移位乘法器
            硬件模塊實驗項目
            (12)ADC0809模數轉換實驗
            (13)D/A轉換器DAC0832
            (14)步進電機控制實驗
            (15)LED點陣顯示實驗
            (16)鍵盤擴展實驗
            (17)時鐘顯示實驗
            (18)LCD液晶顯示(LCD)
            (19)VGA彩條信號發生器
            (20)硬件電子琴電路實驗
            (21)RS232串口實驗(rt)
            (22)PS/2 鍵盤接口邏輯設計
            (23)串行D/A轉換器TLC5620
            (24)串行AD轉換器TLC549
            LG-DAQ01型數控式實驗演示裝置實驗項目
            (25)交通信號燈的自動控制
            (26)機器人自動掃雷
            (27)加工中心刀庫捷徑方向選擇控制
            (28)驅動步進電機的控制
            (29)舞臺燈控制
            (30)四層電梯控制
            (31)LED數碼管顯示控制實驗
            (32)交流電機Y/△形啟動的控制
            (33)液體混合裝置的自動控制
            (34)水塔水位自動控制
            (35)四級傳送帶的模擬運行
            (36)郵件分揀
            (37)數字邏輯分析儀
            (38)溫度壓力實驗
            (39)連線自動檢測
            模擬可編程器件實驗項目(選配模塊)
            (40)IspPAC10增益的設定與調整;
            (41)IspPAC10增益的放大與衰減;
            (42)IspPAC10二階濾波器的實現;
            (43)IspPAC10電橋測量實驗;
            (44)ISPPAC20設計數/模轉換實驗;

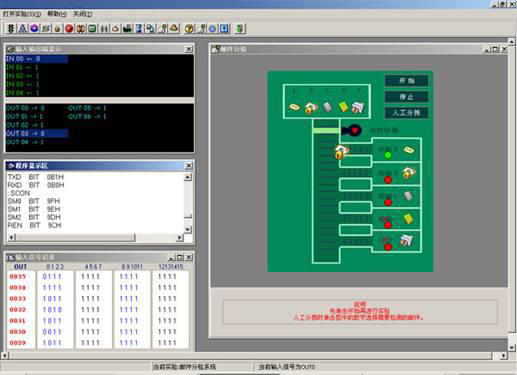

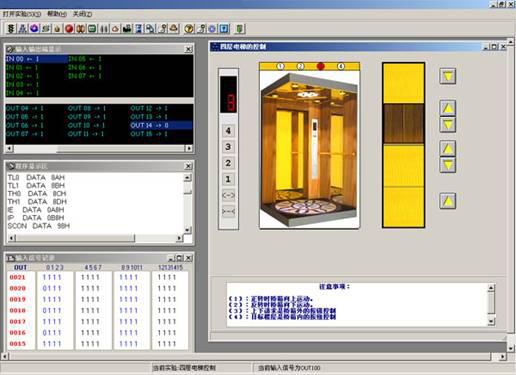

            四、LG-DAQ01型 數控式實驗演示裝置上位軟件部分截圖
            LG-E208型 多功能EDA實驗箱



            LG-E208型 多功能EDA實驗箱

            LG-E208型 多功能EDA實驗箱

            LG-E208型 多功能EDA實驗箱
