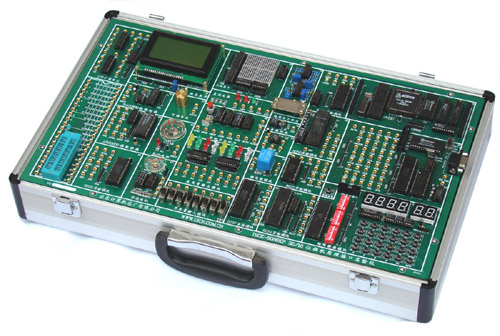

TYK-8086K2型 微機原理與接口實驗儀
TYK-8086K2型 微機原理與接口實驗儀，具有功能模塊完善,設計制作精細,可擴展32位實驗,為高校建立16/32位微機實驗教學體系提供了完整解決方案。該實驗系統是《微機控制技術》、《16/32位微機原理與接口》等課程教學*理想的實驗設備。 一、系統組成及特點 主板由下列部分組成： 實驗模塊部分由AD/DA電路;開放式鍵盤實驗電路;16×16點陣電路;8155、8250、8251、485、8253、8279、8237.、8255、8259、0832、0809、等常用接口電路、232.接口電路、小型直流電機、步進電機、壓力傳感、電子音響電路等,128*64組成的LCD圖文實驗液晶顯示電路,6位LED數碼顯示、繼電器電路、8位邏輯電平電路、16位電平顯示電路。 集成調試軟件,為用戶提供了完整的微機原理實驗調試平臺 ●調試界面采用自行開發的 VC++ 風格的組合軟件開發環境； ●全新的 WINDOWS 界面版本，支持 WIN98/ME/2000/XP/NT 操作系統； ●符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能； ●先進的錯誤定位，可直接進入錯誤位置，無...
分類：
描述
TYK-8086K2型 微機原理與接口實驗儀，具有功能模塊完善,設計制作精細,可擴展32位實驗,為高校建立16/32位微機實驗教學體系提供了完整解決方案。該實驗系統是《微機控制技術》、《16/32位微機原理與接口》等課程教學*理想的實驗設備。
一、系統組成及特點
主板由下列部分組成：
實驗模塊部分由AD/DA電路;開放式鍵盤實驗電路;16×16點陣電路;8155、8250、8251、485、8253、8279、8237.、8255、8259、0832、0809、等常用接口電路、232.接口電路、小型直流電機、步進電機、壓力傳感、電子音響電路等,128*64組成的LCD圖文實驗液晶顯示電路,6位LED數碼顯示、繼電器電路、8位邏輯電平電路、16位電平顯示電路。
集成調試軟件,為用戶提供了完整的微機原理實驗調試平臺
●調試界面采用自行開發的 VC++ 風格的組合軟件開發環境；
●全新的 WINDOWS 界面版本，支持 WIN98/ME/2000/XP/NT 操作系統；
●符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能；
●先進的錯誤定位，可直接進入錯誤位置，無需查找錯誤信息；
●完美的編輯編譯集成環境，可在同一個編輯窗口中編輯編譯程序，無需做其它任何設置；
二、實驗項目
軟件實驗：
（1）二進制多位加法實驗；
（1）二進制多位加法實驗；
（2）二進制轉換為BCD碼實驗；
（3）BCD碼轉換為二進制碼；
（4）十進制數的BCD碼相減運算；
（5）內存清零實驗；
（6）數碼顯示實驗；
（7）求*大數和*小數；
（8）數據塊傳送實驗；
（9）分支程序設計。
硬件實驗 ：
（1）A/D轉換實驗；
硬件實驗 ：
（1）A/D轉換實驗；
（2）D/A轉換實驗（一）；
（3）D/A轉換實驗（二）；
（4）8255A并行口實驗（一）；
（5）8255A并行口實驗（二）；
（6）定時器/計數器實驗；
（7）8259單級中斷控制器實驗；
（8）RS232/485串行口發送實驗（雙機通訊）；
（9）RS232/485串行口接收實驗（雙機通訊）；
（10）小直流電機調速實驗；
（11）步進電機控制；
（12）繼電器控制；
（13）存貯器讀寫實驗；
（14）電子琴實驗；
（15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊；
（17）16*16 LED點陣顯示實驗；
（18）128*64 LCD液晶顯示實驗；
（19）8237 DMA傳送實驗；
（20）8250可編程異步通訊接口實驗；
（21）8279 鍵盤顯示實驗；
（22）溫度控制實驗；
（23）壓力測量實驗
高級接口技術實驗(32位部分)
（1）Windows驅動程序WDM設計實驗；
（2）PCI總線擴展卡驅動程序設計實驗；
（3）Windows下訪問PCI配置空間實驗；
（4）在Windows下處理PCI中斷實驗；
（5）在Windows實現存儲器擴展實驗；
（6）在Windows實現DMA實驗；
（7）在Windows實現各種接口實驗。
供下列選配模塊
*CPLD/FPGA可編程邏輯實驗模塊
各種邏輯門電路：與門、或門、非門、異或門、鎖存器、觸發器、緩沖器等；半加器、全加器、比較器、二十進制計數器、分頻器、移位寄存器、譯碼器；常用的 74 系列芯片、接口芯片實驗；提供 VHDL 語言編寫的實驗范例。
32位PCI卡 32位信號接口板
注：實驗項目前打*號為選配擴展卡實驗。
