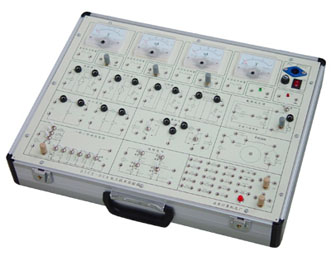

TYK-DGA01型 電路分析實驗箱
TYK-DGA01型 電路分析實驗箱主要是進行電工學中的有關電路分析 理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。 ☆系統組成（1）電源輸入：AC220V±10% ，50HZ輸出 ：±l2V/0.5A，0~-12V/0.5A，0~+12V/0.5A，0~10mA（可調穩壓電源）均有短路過載保護，自動恢復功能。（2）函數信號發生器波 形：正弦波、方波頻率范圍：100HZ~10KHZ，分低頻、高頻兩檔連續可調幅 值：方波 （固定方波10V） 正弦波 （ 峰--峰值：0~10V）（3）電壓指針表頭：0～30V、0~5V各一個， 電流指針表頭：0~1mA、0~20mA各一個， 可同時滿足多個測試點電壓、電流的動態監測。（4）其它器件組成：有l/2W電阻1...
分類：
描述
TYK-DGA01型 電路分析實驗箱主要是進行電工學中的有關電路分析 理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。
☆系統組成
（1）電源輸入：AC220V±10% ，50HZ
輸出 ：±l2V/0.5A，0~-12V/0.5A，0~+12V/0.5A，0~10mA（可調穩壓電源）
均有短路過載保護，自動恢復功能。
（2）函數信號發生器
波 形：正弦波、方波
頻率范圍：100HZ~10KHZ，分低頻、高頻兩檔連續可調
幅 值：方波 （固定方波10V）
正弦波 （ 峰--峰值：0~10V）
（3）電壓指針表頭：0～30V、0~5V各一個，
（3）電壓指針表頭：0～30V、0~5V各一個，
電流指針表頭：0~1mA、0~20mA各一個，
可同時滿足多個測試點電壓、電流的動態監測。
（4）其它器件組成：有l/2W電阻10只、電容5只、二極管(穩壓管)3只、不同阻值電位器2只等。
（5）鋁合金保護箱，堅固耐用，樣式美觀、大方。
☆可完成以下實驗：
(l)線性與非線性元件的伏安特性。
(2)電位及其與電壓關系的研究。
(3)基爾霍夫定理。
（4）其它器件組成：有l/2W電阻10只、電容5只、二極管(穩壓管)3只、不同阻值電位器2只等。
（5）鋁合金保護箱，堅固耐用，樣式美觀、大方。
☆可完成以下實驗：
(l)線性與非線性元件的伏安特性。
(2)電位及其與電壓關系的研究。
(3)基爾霍夫定理。
(4)疊加定理。
(5)電壓源與電流源的等效變換。
(6)戴維南定理。
(7)受控源VCVS、VCCS的實驗。
(8)典型電信號的觀察和測量。
(9)RC一階電路的響應測試。
(10)二階電路的響應測試。
(1l)RC選頻網絡特性測試。
(12)R、L、C元件在正弦電路中的特性實驗。
(13)R、L、C串聯諧振電路的研究。
(14)雙口網絡測試。
(15)其它電路的研究。
☆參考教材
《電工學》 秦曾煌 主編 高等教育出版社
《電路原理》 周守昌 主編 高等教育出版社
《電路》 邱關源 主編 高等教育出版社
(5)電壓源與電流源的等效變換。
(6)戴維南定理。
(7)受控源VCVS、VCCS的實驗。
(8)典型電信號的觀察和測量。
(9)RC一階電路的響應測試。
(10)二階電路的響應測試。
(1l)RC選頻網絡特性測試。
(12)R、L、C元件在正弦電路中的特性實驗。
(13)R、L、C串聯諧振電路的研究。
(14)雙口網絡測試。
(15)其它電路的研究。
☆參考教材
《電工學》 秦曾煌 主編 高等教育出版社
《電路原理》 周守昌 主編 高等教育出版社
《電路》 邱關源 主編 高等教育出版社
