            TYK-598K3型 多合一超強實驗儀

            產品介紹:      TYK-598K3型 多合一超強實驗儀,支持MCS51/8088/80C196/C8051F/EDA/RAM等實驗, 系統端口和實驗模塊接口對外開放,滿足實訓要求。實驗方式靈活多變,支持單項和多項綜合實驗。在傳統實驗項目的基礎上新增加了幾乎所有*實用、新穎的接口電路(如1 WIRE /I²C/SPI總線等)和通訊類接口實驗(如USB2.0通訊/TCP/IP網絡通訊/CAN總線/紅外線收發等)。是目前教儀市場上一款性價比極高的單片機/微機/EDA/RAM等多合一綜合實驗開發系統。        TYK-598K3型 多合一超強實驗儀是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的*佳配套實驗設備,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也可作為科研、開發工作者的得力助手。     一、 系統組成: 常用接口電路 74IS165并轉串 輸出接口 128*64字符型液晶 74LS164串轉并 16×16LED點陣顯示 8255擴展模塊 八位邏...
            分享

            相關產品




            產品介紹:
                  TYK-598K3型 多合一超強實驗儀,支持MCS51/8088/80C196/C8051F/EDA/RAM實驗, 系統端口和實驗模塊接口對外開放,滿足實訓要求。實驗方式靈活多變,支持單項和多項綜合實驗。在傳統實驗項目的基礎上新增加了幾乎所有*實用、新穎的接口電路(如1 WIRE /I²C/SPI總線等)和通訊類接口實驗(USB2.0通訊/TCP/IP網絡通訊/CAN總線/紅外線收發等)。是目前教儀市場上一款性價比極高的單片機/微機/EDA/RAM等多合一綜合實驗開發系統。

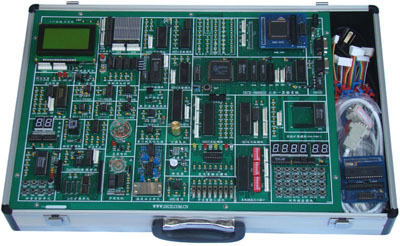

            LG-598K3型 多合一超強實驗儀
                   TYK-598K3型 多合一超強實驗儀是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的*佳配套實驗設備,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也可作為科研、開發工作者的得力助手。

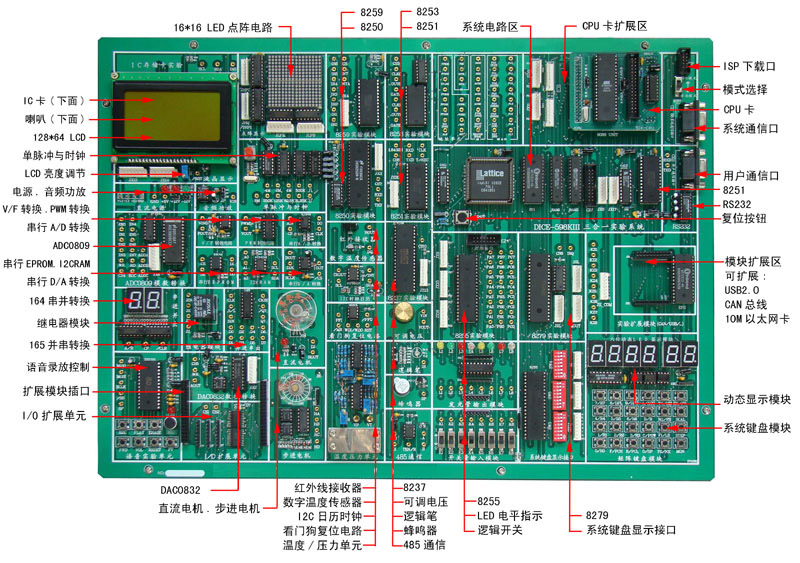

            一、 系統組成:
            常用接口電路
            74IS165并轉串
            輸出接口
            128*64字符型液晶
            74LS164串轉并
            16×16LED點陣顯示
            8255擴展模塊
            八位邏輯電平顯示;
            8155擴展模塊
            蜂鳴器驅動
            8253定時/計數器模塊
            繼電器控制
            8250可編程序異步通迅接口
            揚聲器驅動電路
            8251可編程序異步通迅接口
            存儲器芯片
            SRAM 62256數據存儲器
            8279鍵盤顯示接口
            (27C512)程序存儲器
            8259單級中斷控制器模塊
            I2C(AT24C02)接口
            8237 DMA傳送模塊
            93C46存儲器
            感溫二極管傳感器模塊
            輸入接口
            4×6陣列式鍵盤
            壓力傳器模塊
            八位撥碼開關
            定時器/計數器擴展接口
            單次脈沖源
            I/O擴展接口(244、373)
            數據轉換
            并行A/D0809轉換接口
            DS18B20數字溫度傳感器
            并行D/A0832轉換接口
            I2C總線接口
            串行A/D TLC549轉換
            接觸式IC卡接口
            串行D/A TLC5615轉換
            打印機接口
            通信接口
            RS-232接口
            MAX813看門狗接口
            RS-485接口
            時鐘發生電路
            USB2.0接口
            PCF8563實時時鐘電路
            TCP/IP網絡接口
            V/F轉換電路
            CAN2.0總線接口
            PWM轉換電路
            紅外線無線傳輸接口
            模擬量發生器模塊
            CPU擴展接口
            AT89S52擴展模塊
            步進電機驅動(實物)
            80C196擴展模塊
            直流電機驅動(實物)
            ISP下載接口
            ISD1420語音錄放模塊
            仿真器接口
            邏輯筆電路模塊
            電子演示裝置擴展模塊



            LG-598K3型 多合一超強實驗儀
            二、主要特點
            (1)由8088實驗開發系統作為基板,51/196/C8051F/EDA/RAM選為插卡,免除了數據選擇開關,減少了插卡引腳,提高了機器性能,使操作更方便,主機自動識別CPU類型,自動切換不同CPU的三總線連接,使用極其方便。
            (2)實驗系統帶有ISP在線下載電路,學生在完成實驗后可脫離仿真器和PC機獨立運行學生自行設計的單片機系統。(可在線編程AT89S51/52/53系列單片機)
            (3)該實驗儀系統外置3000型51/96通用單片機仿真器,64K數據空間、64K程序空間全部開放,不占用CPU資源,采用雙CPU模式,仿真CPU和實驗CPU獨立運行,軟件支持匯編、PL/M、C語言,性能極好。
            (4)該實驗儀可選配Keil-C仿真器51K-CPU-KEIL,支持Keil-C軟件。在線仿真、在線編程下載,自動識別,無需開關切換,用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。
            (5)主板上還可選配有*產品:數控式實驗演示模擬裝置,結合上位演示軟件和USB接口,可以做15個很有編程技術深度的實驗,其中大部分是閉環實驗,這是DICE產品獨有功能。實驗時豐富多彩的實驗畫面讓學生學習興趣大大增加, 不僅使學生技術上更容易得到提高,同時給學生帶來輕松愉快的感覺。
            (6)主機板留有擴展卡座,如再選配我廠生產的實驗卡可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線、以太網接口實驗、USB2.0接口等復雜系統的實驗和各種應用控制類應用。
            (7)系統支持二種工作方式:一是聯機運行:在與上位軟件聯機的狀態下實現各種調試和行運的操作,二是脫機運行:系統配有管理監控,在無電腦的情況下,系統可以自動切換到脫機管理狀態,用戶可輕松調用實驗程序的EPROM完成52個實驗。
            (8)系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件,支持匯編、C51、C語言編譯、調試;單片機在線下載軟件等。

            LG-598K3型 多合一超強實驗儀
            三、實驗項目(帶星號需選配件)
            51部分實驗:(CPUAT89S52
            軟件實驗
            (1)清零程序;
            (2)拆字程序;
            (3)拼字程序;
            (4)數據區傳送子程序;
            (5)數據排序實驗;
            (6)查找相同數據個數;
            (7)無符號雙字節快速乘法子程序;
            (8)多分支程序;
            (9)脈沖計數實驗;
            (10)電腦時鐘實驗。
            硬件實驗
            (1)P1口亮燈實驗;
            (2)P1口轉彎燈實驗;
            (3)P3.3口輸入,P1口輸出實驗;
            (4)工業順序控制實驗;
            (5)8255 A、B、C口輸出方波實驗;
            (6)8255 PA口控制PB口;
            (7)8255控制交通燈;
            (8)簡單I/O擴展實驗;
            (9)A/D0809轉換實驗;
            (10)D/A0832轉換實驗;
            (11)8279鍵盤顯示實驗;
            *(12)通用打印機實驗;
            *(13)微型打印機打印字符、曲線、漢字實驗;
            *(14)日歷時鐘DS12887控制實驗;
            (15)I2C儲存卡讀寫實驗;
            (16)語音芯片ISD1700控制實驗(錄音);
            (17)語音芯片ISD1700控制實驗(放音);
            (18)繼電器控制實驗;
            (19)步進電機控制;
            (20)8253方波實驗;
            (21)小直流電機調速實驗;
            (22)16*16 LED點陣顯示實驗;
            (23)128*64 LCD液晶顯示實驗;
            (24)8250可編程異步通訊接口實驗(自發自收);
            (25)8251可編程通訊接口實驗(與PC機);
            (26)單片機RS232/485串行發送實驗(雙機通訊);
            (27)單片機RS232/485串行接收實驗(雙機通訊);
            (28)溫度壓力實驗;
            *(29)CAN總線通訊接口實驗;
            *(30)以太網TCP/IP協議接口實驗;
            *(31)USB2.0通訊接口實驗。
            (32)DS18B20單總線溫度測量實驗
            (33)紅外線遙控收發實驗
            (34)TLC549串行A/D轉換實驗
            (35)TLC5615 10位D/A串行轉換實驗
            (36)PCF8563 I²C日歷時鐘實驗
            (37)MAX813看門狗實驗
            (39)V/F轉換電路
            (40)93C46串行EEPROM讀寫實驗
            (41)AT24C02讀寫實驗
            (42)PWM轉換實驗
            (43)串并轉換實驗(74LS164)
            (44)并串轉換實驗(74LS165)
            (45)電子音樂實驗


            88實驗部份
            軟件實驗:
            (1)二進制多位加法實驗
            (2)二進制轉換為BCD碼實驗
            (3)BCD碼轉換為二進制碼
            (4)十進制數的BCD碼相減運算
            (5)內存清零實驗
            (6)數碼顯示實驗
            (7)求*大數和*小數
            (8)數據塊傳送實驗
            (9)分支程序設計。
            硬件實驗:
            (1)A/D轉換實驗
            (2)D/A轉換實驗(一)
            (3)D/A轉換實驗(二)
            (4)8255A并行口實驗(一)
            (5)8255A并行口實驗(二)
            (6)定時器/計數器實驗
            (7)8259單級中斷控制器實驗
            (8)串行口發送實驗(雙機通訊)
            (9)串行口接收實驗(雙機通訊)
            (10)小直流電機調速實驗;
            (11)步進電機控制
            (12)繼電器控制
            (13)存貯器讀寫實驗
            (14)電子琴實驗
            (15)簡單I/O口擴展實驗
            (16)8251可編程通訊接口和PC機通訊
            (17)16*16 LED點陣顯示實驗
            (18)128*64 LCD液晶顯示實驗
            (19)8237 DMA傳送實驗
            (20)8250可編程異步通訊接口實驗
            (21)8279 鍵盤顯示實驗
            (22)溫度控制實驗
            (23)壓力測量實驗

            *96部分實驗(CPU80C196KB
            軟件實驗
            (1)清零程序
            (2)拆字程序
            (3)拼字程序
            (4)數字區傳送子程序
            (5)數據排序實驗
            (6)查找相同個數
            (7)無符號雙字節快速乘法子程序
            (8)多分支程序
            硬件實驗
            (1) P1口亮燈實驗
            (2) P1口轉彎燈實驗
            (3) P2.6口輸入,P1口輸出
            (4) 工業順序控制
            (5) 8255 A、B、C口輸出方波
            (6) 8255 PA口控制PB口
            (7) 8255控制交通燈
            (8) 簡單I/O擴展
            (9) A/D轉換實驗
            (10)D/A轉換實驗
            (11)8279鍵盤顯示實驗
            (12)通用打印機
            (13)繼電器控制
            (14)8253方波
            (15)步進電機控制


            *()數控式實驗演示模擬裝置可完成的控制類項目:(*產品,USB接口)
            閉環控制:
            (1) 機器人掃地雷、
            (2) 刀庫捷徑選擇、
            (3) 四層電梯、
            (4) 四級傳送帶、
            (5) 郵件分揀、
            (6) 水塔水位控制、
            (7) 交流電機Y/△起動
            開環控制:
            (8) 交通信號燈、
            (9) 步進電機、
            (10) 舞臺燈
            (11) LED顯示、
            (12) 液體混合裝置、
            (13) 八通道邏輯分析、
            (14) 溫度壓力、
            (15) 連線自檢。
            注:實驗項目前打*星號為選配擴展卡實驗。


            配置清單:
            標配:
            598K主機1臺
            3000型仿真器1臺
            51卡1抉
            IC卡1塊
            實驗連線30支
            電源線1支
            紅外遙控器 1個
            指導手冊3本
            說明書1套
            系統調試軟件及實驗程序全套
            保修卡合格證全套

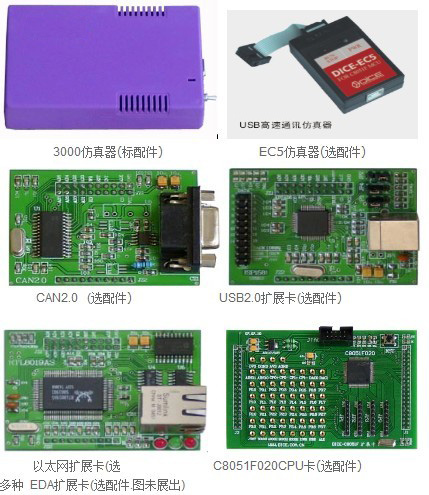

            選配件:
            *96CPU卡
            *C8051擴展卡和EC5仿真器
            *CAN2.0卡
            *USB2.0卡
            *10M以太網卡
            *EDA擴展卡
            *RAM擴展卡
            注:帶"*"號屬選配件
