一、產品描述

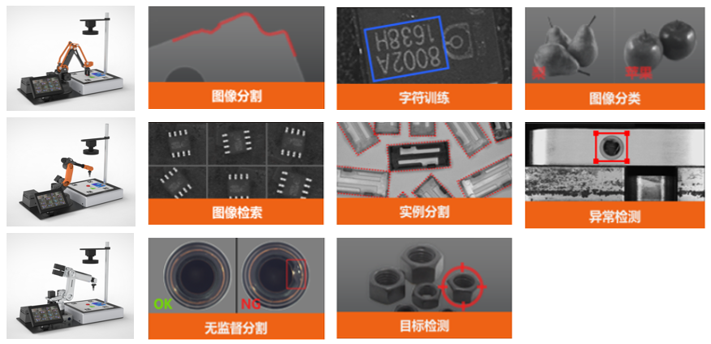

該機器視覺VM應用裝置能夠滿足機器視覺在3C電子、半導體/集成電路、汽車制造、汽車制造、智慧物流、食品/醫藥等領域中的定位、測量、識別、檢測等教學與科研需求。VM算法平臺是集成化的算法開發平臺，提供了千余個完全自主研發的圖像處理算子與多種交互式開發工具，支持多種圖像采集設備， 能夠滿足機器視覺領域中定位、測量、識別、檢測等需求。

二、產品參數

（一）功能要求
1、功能包括：有無/正反檢測、顏色/位置判斷、定位、2D尺寸測量、ID識別、字符識別等；
2、提供定位功能：13個，包括快速特征匹配、高精度特征匹配、圓查找、Blob分析、卡尺工具、邊緣查找、邊緣交點、平行線查找等；
3、提供測量工具：12個，包括線圓測量、線線測量、圓擬合、直線擬合、像素統計、直方圖工具等；
4、標定工具：6個，包括標定板標定、N點標定、畸變標定等
5、對位工具：4個，包括相機映射、點集對位等
6、圖像處理工具：14個，包括圖像組合、形態學處理、圖像濾波、圖像增強、清晰度評估、仿射變換、圓環展開等；
7、邏輯工具：12個，包括條件檢測、格式化、字符比較、點集、耗時統計等；
8、識別工具：4個，包括條碼識別、二維碼識別等；
9、支持Modbus通信、PLC通信、IO通信等；
10、運行界面可編輯

（二）相機參數
1、有效像素：500萬
2、傳感器型號：AR0521
3、色彩：彩色
4、像元尺寸：2.2 * 2.2um
5、幀率/分辨率：31 @2592 *1944
6、濾光片：650nm
7、信噪比：>40dB
8、動態范圍：>60dB
9、快門類型：卷簾曝光
10、曝光時間：Bayer格式：16μs~1sec；其他格式：28μs~1sec
11、曝光控制：自動/手動
12、數據接口：USB3.0
13、數據格式：Mono 8/10/12，Bayer GR 8/10/10p/12/12p，YUV422_YUYV_Packed，YUV422_Packed，RGB8
14、鏡頭接口：C-Mount
15、外觀尺寸：29 * 29 * 30mm
16、重量：56g

（三）鏡頭參數
1、焦距：12mm
2、像面最大尺寸：1/1.8”（φ9mm）
3、光圈：F2.8~F16
4、視角（DHV）：1/1.8”：41.2°，34.4°，23.4°
5、光學畸變：-0.38%
6、法蘭后焦：17.526mm
7、最近攝距：0.06m
8、濾鏡螺紋：M27 * 0.5
9、大?。害?9 * 35.36mm

（四）光源參數
1、發光顏色：白色
2、LED數量：48顆發光二極管
3、照度：40000 lux
4、波長：455~457.5nm
5、工作距離：35-110mm
6、尺寸規格：內徑40mm，外徑70mm，高度25mm
7、燈鏡筒外徑：Maxφ39mm
8、重量：0.48kg

（五）配套清單

1、視覺支架 ×1
2、視覺標定紙板 ×1
3、工業相機 ×1
4、鏡頭 ×1
5、環形光源 ×1
6、工業視覺算法軟件加密狗 ×1

?
